عندما يكون الضغط السفلي لساق الصمام أعلى من الضغط العلوي وقوة الزنبرك، يفتح صمام الفحص. عندما يكون الضغط العلوي مساوياً للضغط السفلي، يغلق صمام الفحص.
يعمل الضغط العكسي العالي على ساق الصمام ويؤدي إلى إغلاق الصمام.

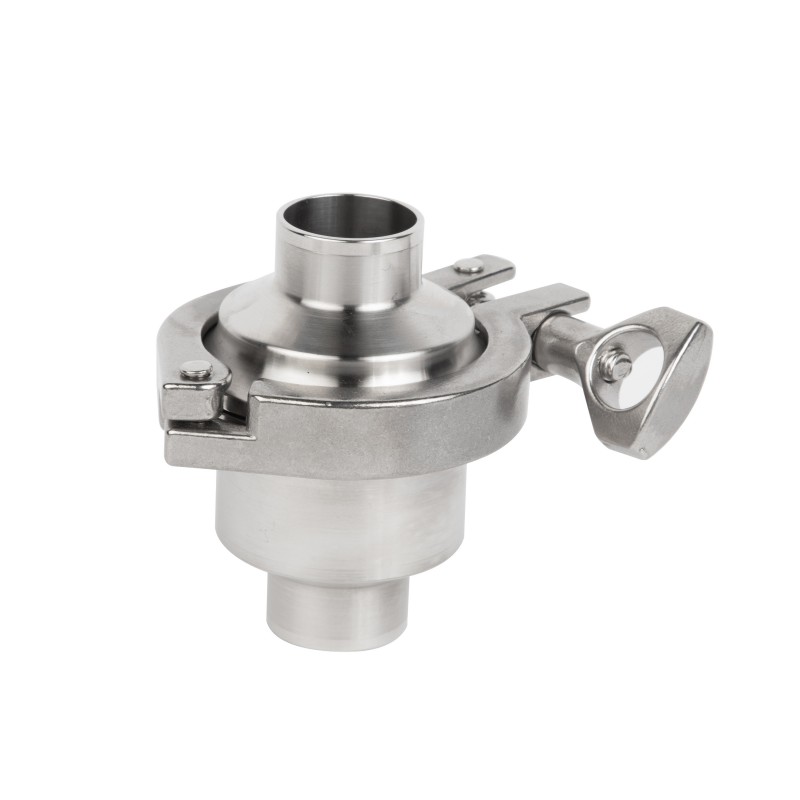

يحتوي صمام الفحص الصحي ZH4 على نوعين: صمام الفحص ZH4-1 الذي يعتمد طريقة توصيل المشبك، وهو اقتصادي وعملي ويستخدم على نطاق واسع في منطقة الطعام. يتكون صمام عدم الرجوع ZH4-2 من جسم صمام سميك وقطعتين من الحافة، وهو سهل التركيب والإزالة.
| البيانات الفنية | ||
| مادة | اتصل بأجزاء المنتج | 304L/316L (1.4307/1.4404) مزورة |
| أجزاء المنتج غير المتصلة | 304(1.4301) | |
| تقديم شهادة EN 10204 3.1B | ||
| مادة الختم | معيار | إبدم |
| خيار | NBR، التيار الوطني الحر، سيليكون | |
| مادة الختم جميع مواد الختم متوافقة مع FDA 177.2800 | ||
| درجة حرارة | درجة حرارة | -20~+135 درجة مئوية (EPDM) |
| درجة حرارة التعقيم | 150 درجة مئوية (بحد أقصى 20 دقيقة) | |
| ضغط | الضغط الافتتاحي | ≈0.08 بار |
| أقصى ضغط العمل | 10 بار | |
| المعالجة السطحية | السطح الداخلي | را <= 0.8um |
| السطح الخارجي | را <= 1.6um | |
| اتصال | معيار الاتصال | نهاية ملحومة: سلسلة DIN 118502 |
| نهاية ملحومة: معيار الأنابيب بوصة | ||
| معيار الاتصال | ||
|
|

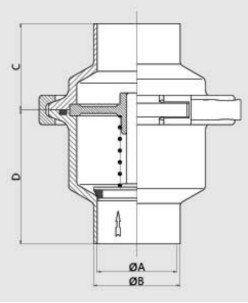

A | B | C | D |
| 1/2" | 9.4 | 25.2 | 28.5 | 39.5 |
| 3/4" | 15.75 | 25.2 | 28.5 | 39.5 |
| 1" | 22.1 | 50.5 | 38 | 59 |
| 1 1/2" | 34.8 | 50.5 | 38 | 59 |
| 2" | 47.5 | 64 | 38 | 59 |
| 2 1/2" | 60.2 | 77.5 | 38 | 59 |
| 3" | 72.9 | 91 | 42 | 59 |
| 4" | 97.38 | 119 | 44 | 55 |
|
|
A | B | C | D |
| 1/2" | 9.4 | 12.7 | 28.5 | 39.5 |
| 3/4" | 15.75 | 19.05 | 28.5 | 39.5 |
| 1" | 22.1 | 25.4 | 38 | 59 |
| 1 1/2" | 34.8 | 38.1 | 38 | 59 |
| 2" | 47.5 | 50.8 | 38 | 59 |
| 2 1/2" | 60.2 | 63.5 | 38 | 59 |
| 3" | 72.9 | 76.2 | 42 | 59 |
| 4" | 97.38 | 101.6 | 44 | 55 |
