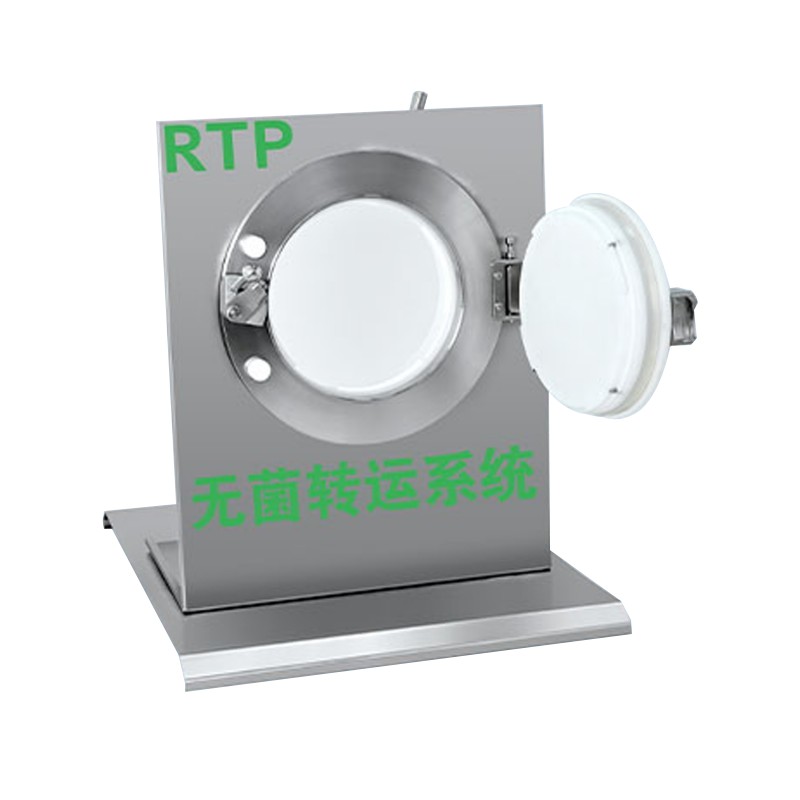

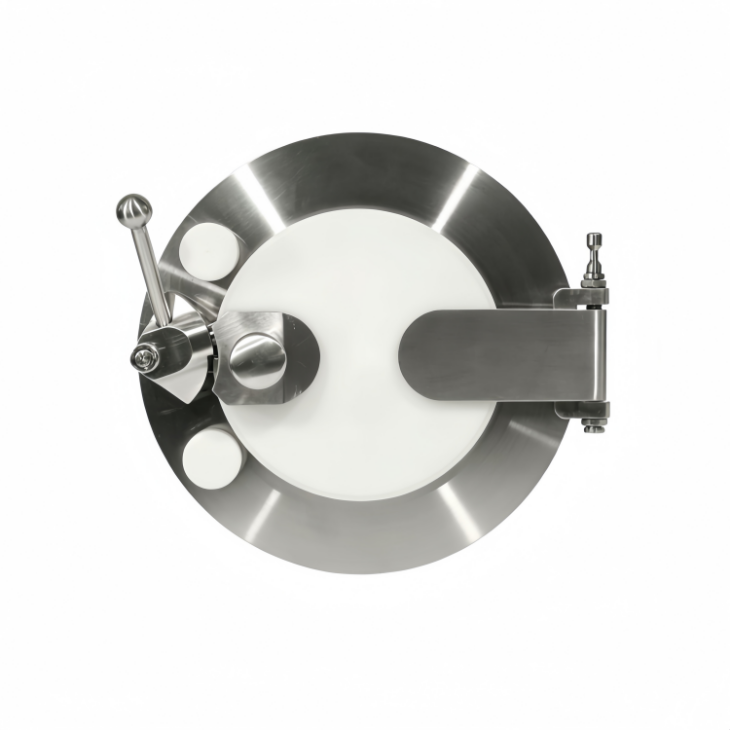

تم تصميم منفذ ألفا ليتم دمجه في نقاط الدخول والخروج للعوازل أو أنظمة نقل الاحتواء. وهو يتفاعل بسلاسة مع حاويات Beta — المتوفرة في الفولاذ المقاوم للصدأ أو البلاستيك. يمكن للمشغلين فتح باب منفذ ألفا من داخل المعزل عبر منفذ القفازات، مما يسمح بنقل المواد بشكل آمن ومعقم إلى حاوية بيتا.
ويضمن النظام عدم إمكانية فصل حاوية بيتا إلا عندما يكون باب منفذ ألفا مغلقًا بالكامل، وبالتالي الحفاظ على بيئة آمنة وخالية من التلوث. يظل الختم الحرج سليمًا طوال عملية الإرساء وإلغاء الإرساء.

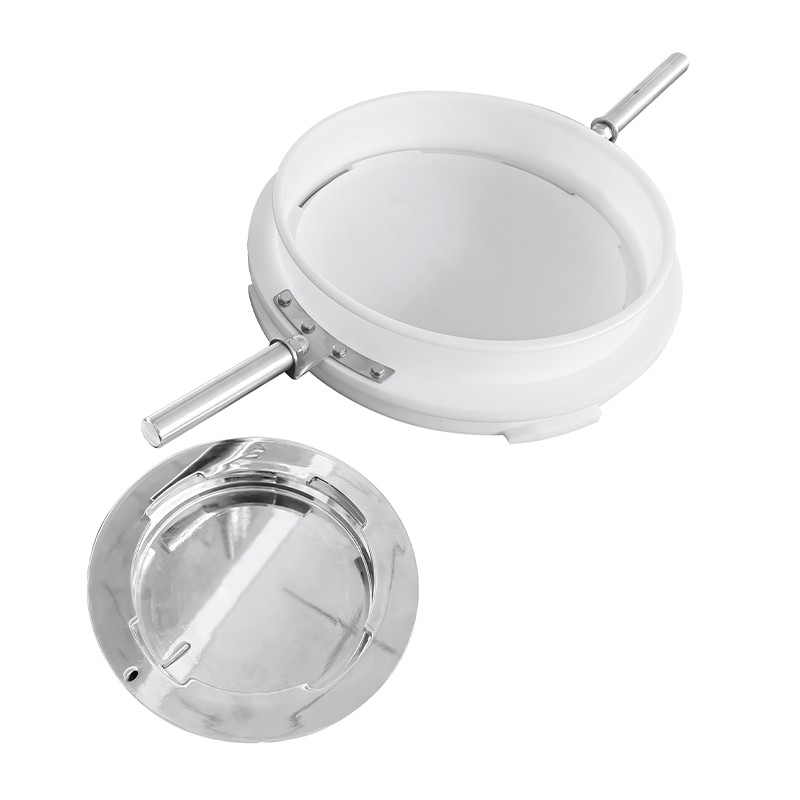

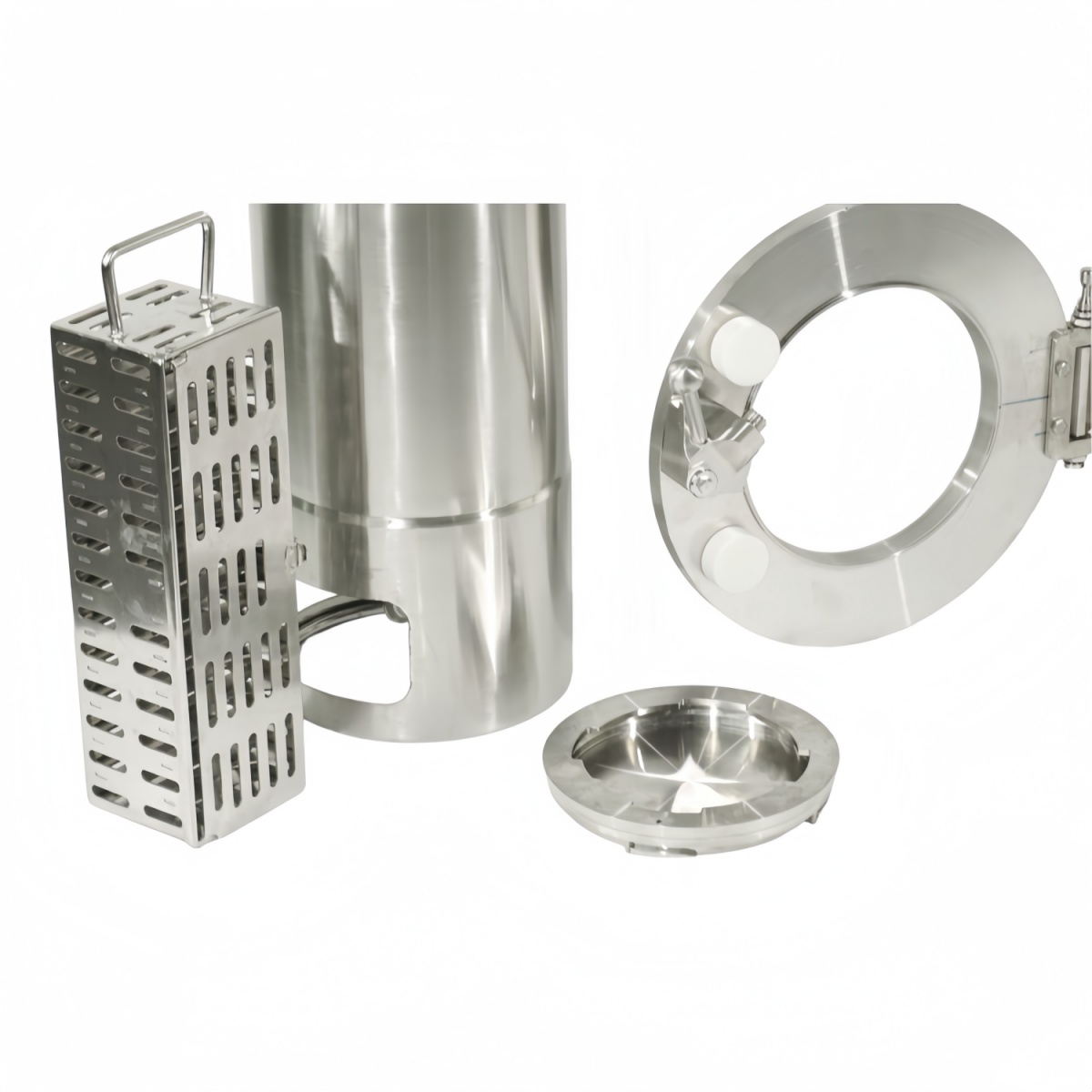

يتكون نظام منفذ النقل السريع (RTP) من مكونين رئيسيين: وحدة ألفا ووحدة بيتا. وقد تم تجهيز كل وحدة بباب خاص بها، وأختام عالية الأداء، وآلية تعشيق قوية. يتم تركيب وحدة ألفا عادة على جدار عازل أو صندوق قفازات، في حين أن وحدة بيتا محمولة وتستخدم لنقل المنتجات أو النفايات داخل وخارج منطقة الاحتواء.

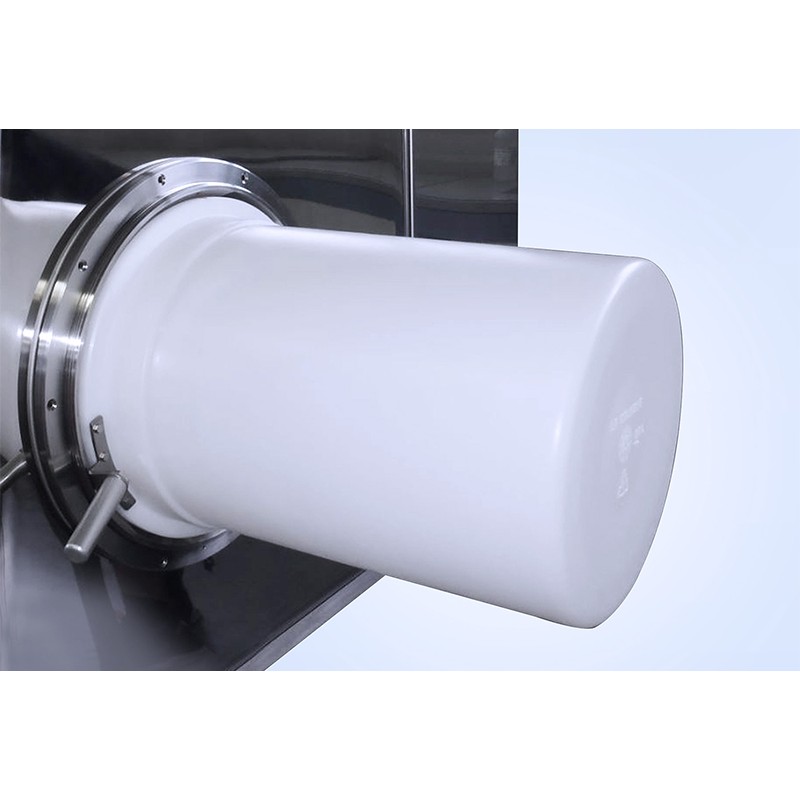

عندما يتم إرساء وحدتي ألفا وبيتا بشكل صحيح، يمكن نقل المواد بسرعة وأمان دون الإخلال بالبيئة المعقمة أو المحتواة. يضمن نظام التعشيق الموجود في منفذ Alpha إرساءًا آمنًا وموثوقًا لـ Alpha-Beta، مما يضمن عدم إمكانية فتح باب Alpha ما لم يتم توصيل وحدة Beta بشكل كامل وصحيح.
◆ مادة الجسم: الفولاذ المقاوم للصدأ 316L (الأجزاء الملامسة للمنتج) والفولاذ المقاوم للصدأ POM/304 (الأجزاء غير الملامسة)
◆ مادة الختم: مطاط الفلور (FKM)، مطاط السيليكون - متوافق مع FDA 21 CFR 177.2600 (قياسي)
◆ تشطيب السطح: Ra < 0.4 ميكرومتر (أسطح ملامسة المنتج)؛ Ra <0.8 ميكرومتر (الأسطح غير المتصلة)
◆ مستوى الاحتواء: تصنيف الختم يصل إلى OEB4
| مواصفة | قطر الحافة | القطر الفعال | قطر الافتتاح |
| 105 | 225 | 85 | 156 |
| 190 | 315 | 170 | 268 |
| 270 | 400 | 250 | 348 |
| 350 | 475 | 330 | 428 |
جوهر نظام النقل هو منفذ ألفا، الذي تضمن آلية التعشيق الآمن الخاصة به السلامة الكاملة أثناء عمليات الاتصال والفصل. يعتمد النظام على التفاعل بين مكونات ألفا وبيتا - كل منها مجهز بباب وآلية قفل وعناصر مانعة للتسرب.

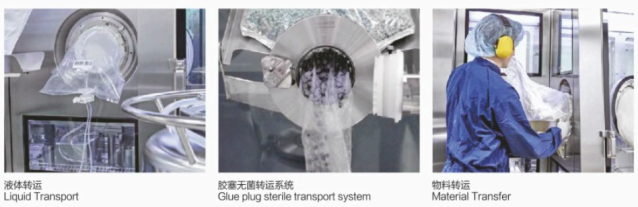

يتم تثبيت وحدة ألفا عادة على العوازل، أو RABS (أنظمة حاجز الوصول المقيد)، أو خزانات السلامة الحيوية، أو جدران غرف الأبحاث. تتكون وحدة بيتا من حاوية أو كيس أو جهاز مماثل يستخدم للنقل الآمن للمكونات أو المواد الصلبة أو السوائل بين البيئات المعقمة أو المحتواة.

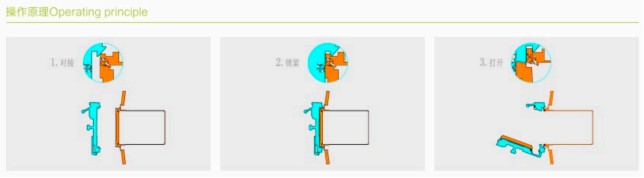

يتم توصيل مكونات ألفا وبيتا بشكل آمن عن طريق تدويرها يدويًا بمقدار 60 درجة. عند الالتحام المناسب، تنفصل أبواب كل مكون عن مبيتاتها الخاصة ويتم قفلها معًا كوحدة واحدة. يضمن ختم الشفة اتصالاً موثوقًا ومحكمًا. عند هذه النقطة، يمكن فتح الباب دون المساس بالعقم أو سلامة الاحتواء.
جاهز للاستخدام (RTU)
مدة الصلاحية: 24 شهرًا (في المتوسط)

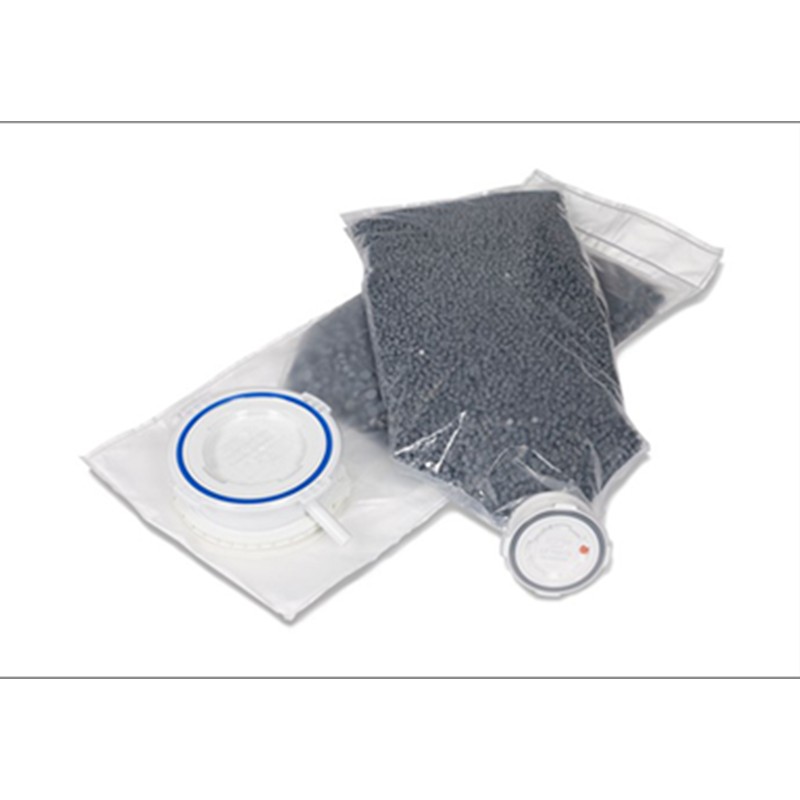

أحجام الأكياس: متوفرة في نطاق واسع من 10 لترًا إلى 150 لترًا لتناسب التطبيقات المختلفة
| مجموعة المنتجات | |||||||
|
|
105 ملم | 190 ملم | 270 ملم | 350 ملم | 460 ملم | ||
| ألفا |
|
|
|
|
● | ● | ● |
| بيتا | حاوية | الفولاذ المقاوم للصدأ | ● | ● | ● | ● | ● |
| البولي ايثيلين | ● | ● | ● | ● | ● | ||
| بيتا باج | تايفك | ● | ● |
|
|
|
|
| بي/إيفوه/بي | ● | ● |
|
|
|
||
| البولي يوريثين | ● | ● |
|
|
|
||
| كيس البولي ايثيلين التفريغ المستمر |
|
● | ● |
|
|
|
|
| محاكاة الحاويات |
|
|
|
|
|
|
|

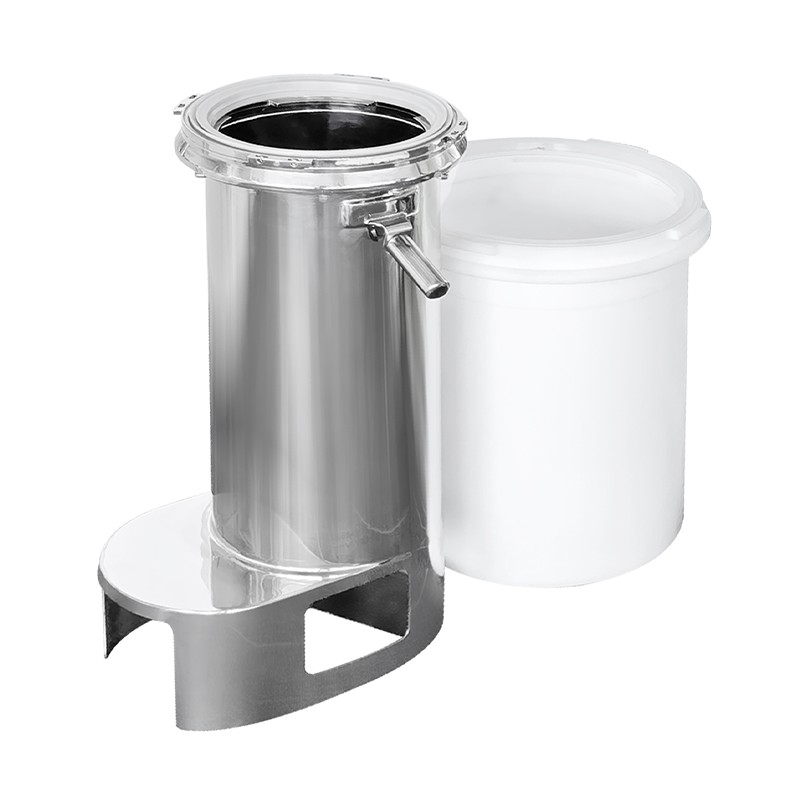

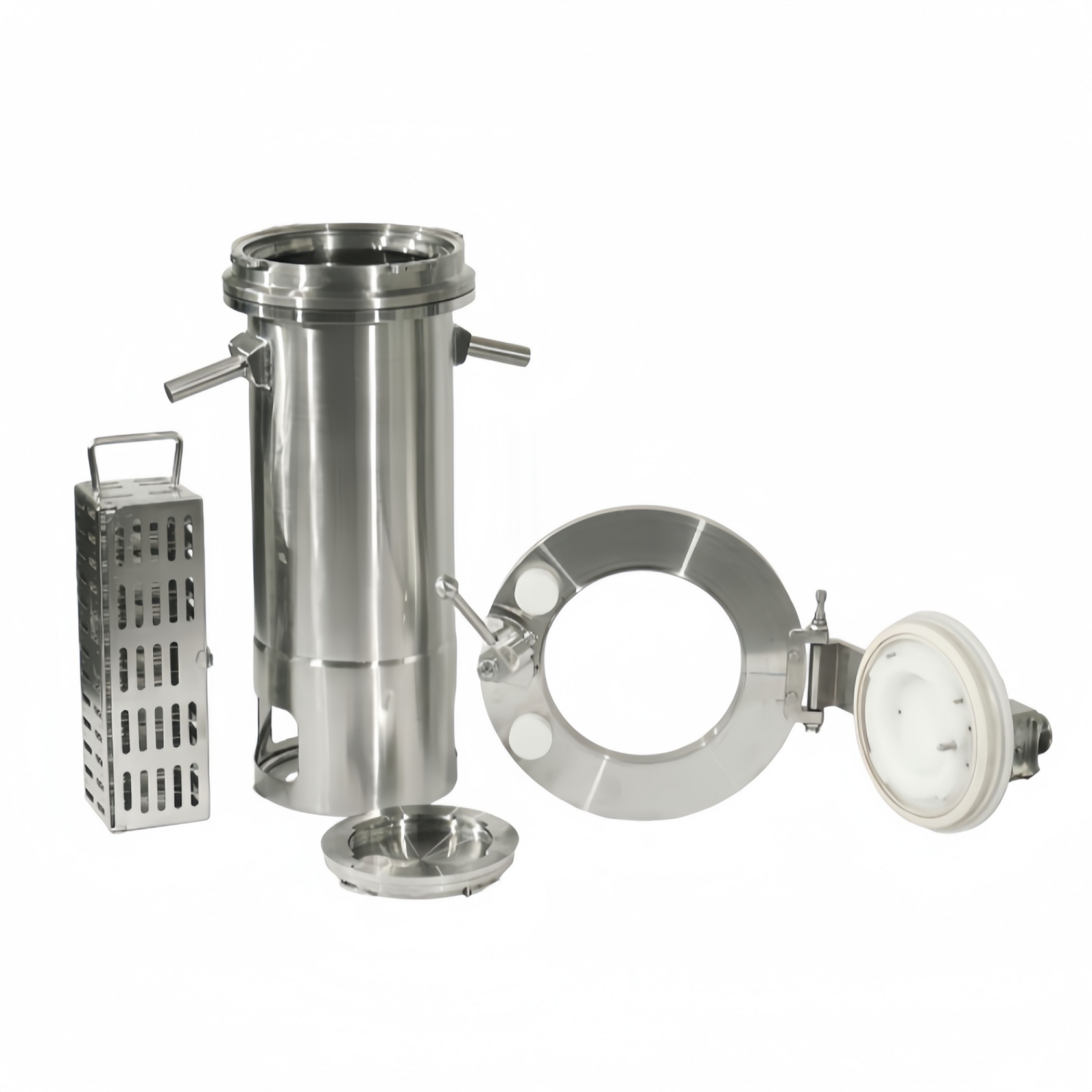

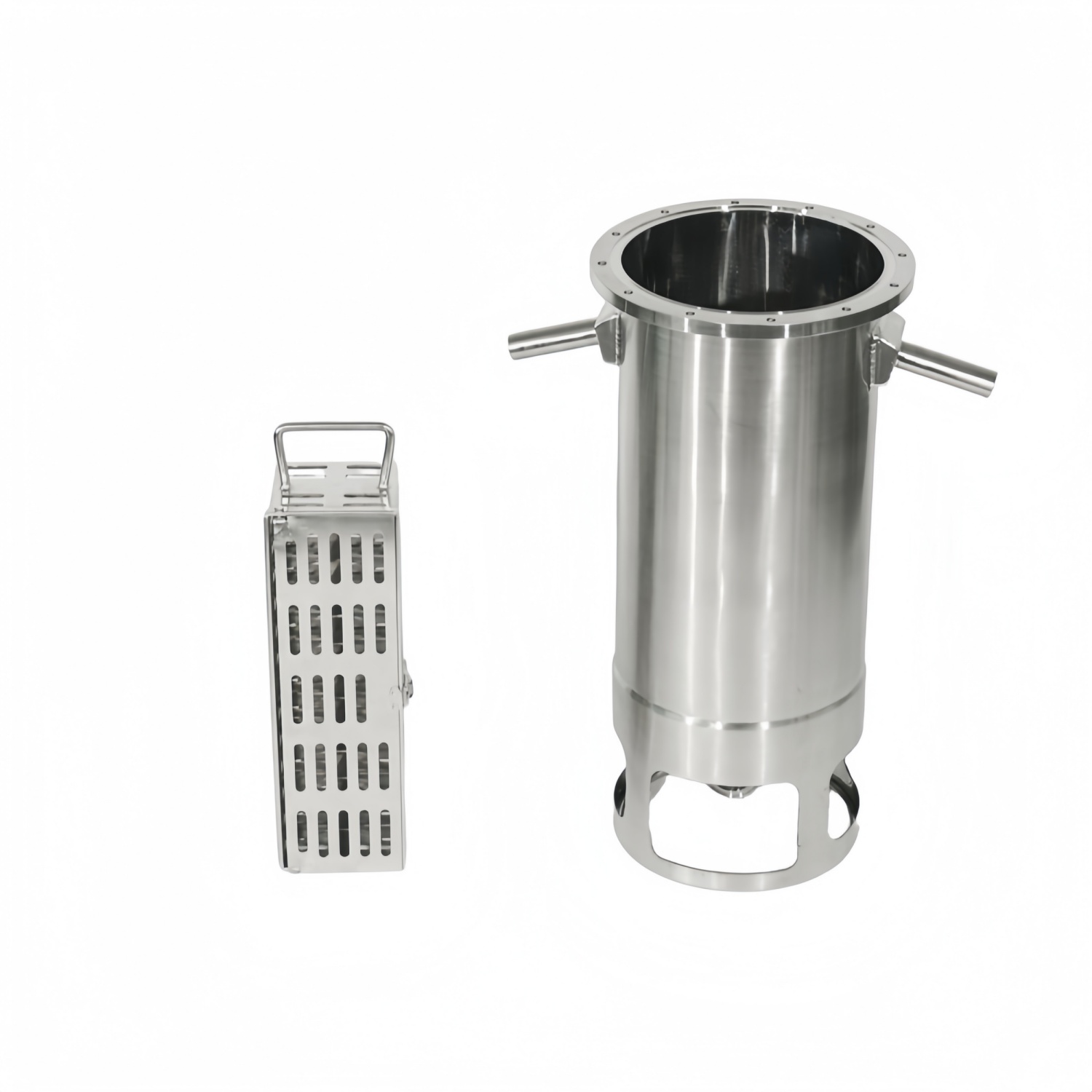

| حاوية من الفولاذ المقاوم للصدأ (4 أنواع من المعايير) | ||||||
| معيار الحاوية | Φ | 300 ملم | 400 ملم | 500 ملم | 600 ملم | 700 ملم |
| حاوية الأوتوكلاف من النوع القياسي | 190 |
|
|
|
|
|
| 270 |
|
● |
|
|
|
|
| 350 |
|
|
● |
|
|
|
| حاويات تعقيم الأوتوكلاف وH₂O شبه القياسية | 190 | ● | ● | ● | ● | ● |
| 270 | ● | ● | ● | ● | ● | |
| 350 | ● | ● | ● | ● | ● | |
| مخصصة من قبل العملاء باستخدام الأجزاء المصممة مسبقًا | 190 | ● | · | ● | ● | ● |
| 270 | ● | ● | ● | ● | ● | |
| 350 | ● | ● | ● | ● | ● | |
| الرفوف والأحجام والمكونات الزرقاء التي يتم تخصيصها بالكامل وفقًا لمتطلبات العملاء - اتصل بفريق المبيعات لدينا | ||||||
