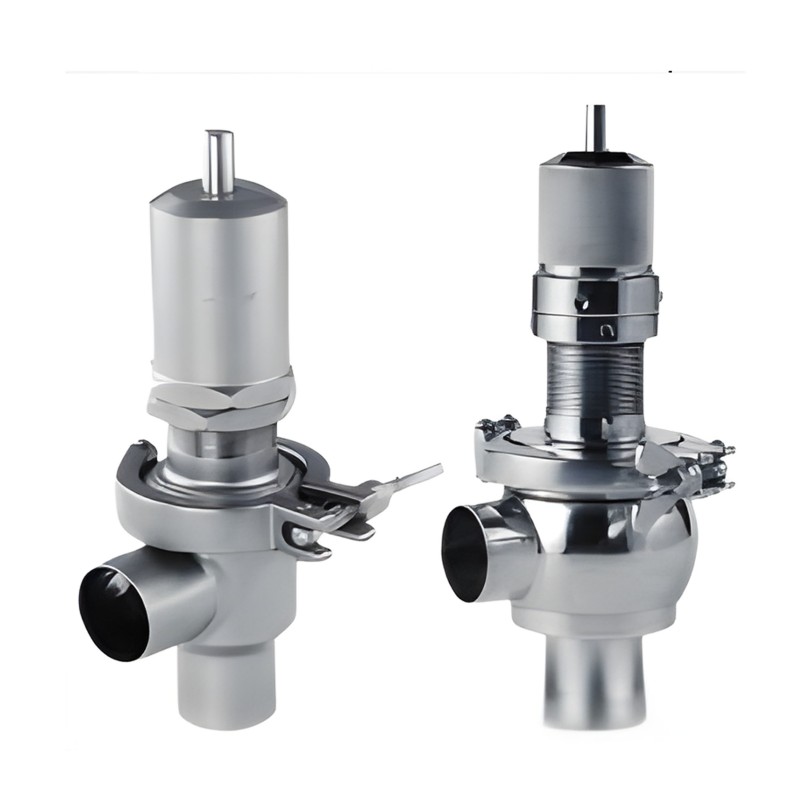

في ظل ظروف التشغيل العادية، يظل صمام تخفيف الضغط هذا في وضع مغلق. تتم معايرة صمام الأمان الصحي AQ3 في المصنع لضغط أمان محدد عن طريق ضبط الزنبرك الداخلي باستخدام صمولة الضغط. يعمل حد الضغط المحدد مسبقًا كإجراء وقائي لحماية نظام المعالجة من الضغط الزائد والأضرار المحتملة.
عندما يتجاوز ضغط النظام عتبة المعايرة، يفتح الصمام تلقائيًا، مما يسمح بمرور السائل الزائد. يساعد هذا التحرير الفوري للضغط في الحفاظ على استقرار النظام ويضمن التشغيل الآمن داخل خطوط المعالجة الصحية.
لتعزيز تعدد الاستخدامات، يمكن أيضًا تزويد الصمام بمقبض يدوي. تتيح هذه الميزة الفتح الجزئي للصمام للسماح بالمرور المتحكم فيه لعوامل التنظيف أثناء عمليات التنظيف المكاني (CIP)، مما يضمن النظافة المثالية دون تفكيك.
الصمام مصنوع من الفولاذ المقاوم للصدأ عالي الجودة، وهو مثالي للاستخدام في صناعات الألبان والمشروبات والأدوية والمواد الغذائية التي تتطلب حلولًا صحية وموثوقة لتخفيف الضغط.
| البيانات الفنية | ||
| مادة | اتصل بأجزاء المنتج | 304 لتر/316 لتر (1.4307/1.4404) |
| أجزاء المنتج غير المتصلة | 304(1.4301) | |
| تقديم شهادة EN 10204 3.1B | ||
| مادة الختم | معيار | إبدم |
| خيار | السيليكون، PTFE، التيار الوطني الحر، NBR | |
| تتوافق مواد الختم مع FDA 177.2600 | ||
| درجة حرارة | تشغيل درجة حرارة العمل | -20~+135 درجة مئوية (EPDM) |
| درجة حرارة التعقيم | 150 درجة مئوية (بحد أقصى 20 دقيقة) | |
| المعالجة السطحية | السطح الداخلي | را ≥ 0.8um |
| السطح الخارجي | تفجير الحصى | |
| اتصال | معيار الاتصال | نهاية ملحومة: سلسلة DIN 118502 |
| نهاية ملحومة: معيار الأنابيب بوصة | ||
| طريقة الاتصال: لحام، موضوع، المشبك، شفة | ||
| ضغط | السيطرة على ضغط الهواء | 0-3bar/0-6bar/0-10bar (حسب دور الربيع) |
| 5 ~ 8 بار | ||

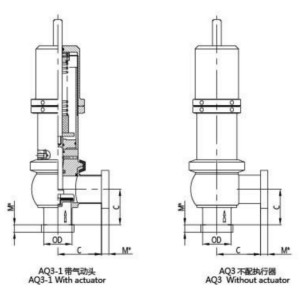

| مقاس | A | B | C | d | D | E | H | K | L |
| DN6 | 8 | 30 | 50.5 | 6 | 8 | 10 | 97 | 65 | 87 |
| DN8 | 8 | 30 | 50.5 | 8 | 10 | 12 | 97 | 65 | 87 |
| مقاس | C | التطوير التنظيمي | م/3A المشبك |
| 1" | 60 | 25.4*1.65 | 12.7 |
| 1 1/4" | 60 | 31.75*1.65 | 12.7 |
| 1 1/2" | 70 | 38.1*1.65 | 12.7 |
| 2" | 80 | 50.8*1.65 | 12.7 |
| 2 1/2" | 95 | 63.5*1.65 | 12.7 |
| 3" | 115 | 76.2*1.65 | 12.7 |
| 4" | 125 | 101.6*2.11 | 15.8 |
| مقاس | C | التطوير التنظيمي | M*(مشبك DIN) |
| DN25 | 50 | 29*1.5 | 12.7 |
| DN32 | 55 | 35*1.5 | 12.7 |
| DN40 | 57 | 41*1.5 | 12.7 |
| DN50 | 65 | 53*1.5 | 12.7 |
| DN65 | 80 | 70*2.0 | 12.7 |
| DN80 | 95 | 85*2.0 | 12.7 |
| DN100 | 115 | 104*2.0 | 15.8 |
| مقاس | C | التطوير التنظيمي | م * (3A المشبك) |
| 1" | 50 | 25.4*1.65 | 12.7 |
| 1 1/4" | 55 | 31.75*1.65 | 12.7 |
| 1 1/2" | 57 | 38.1*1.65 | 12.7 |
| 2" | 65 | 50.8*1.65 | 12.7 |
| 2 1/2" | 80 | 63.5*1.65 | 12.7 |
| 3" | 95 | 76.2*1.65 | 12.7 |
| 4" | 115 | 101.6*2.11 | 15.8 |
