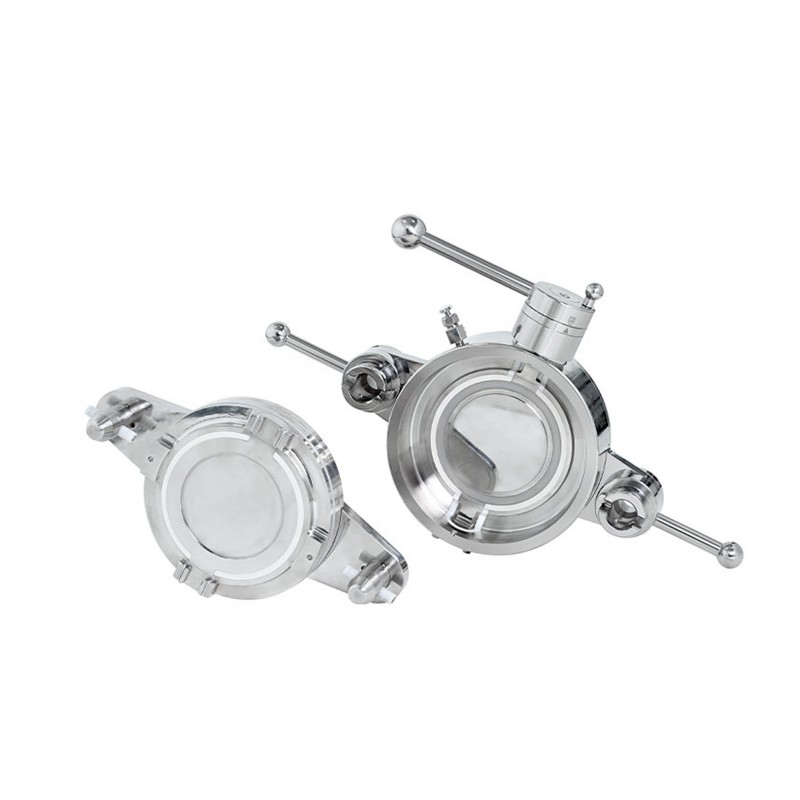

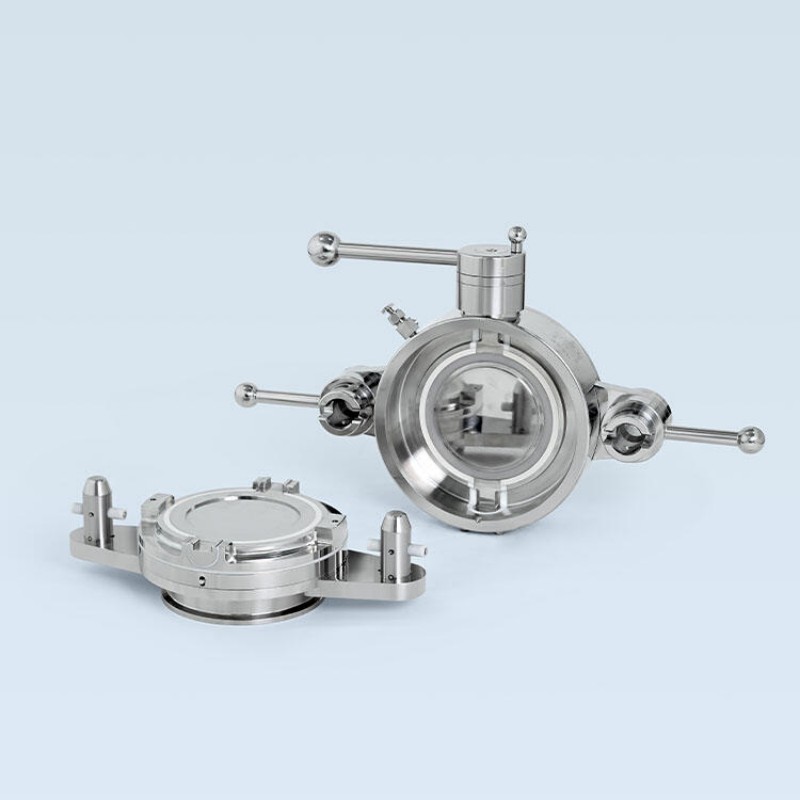

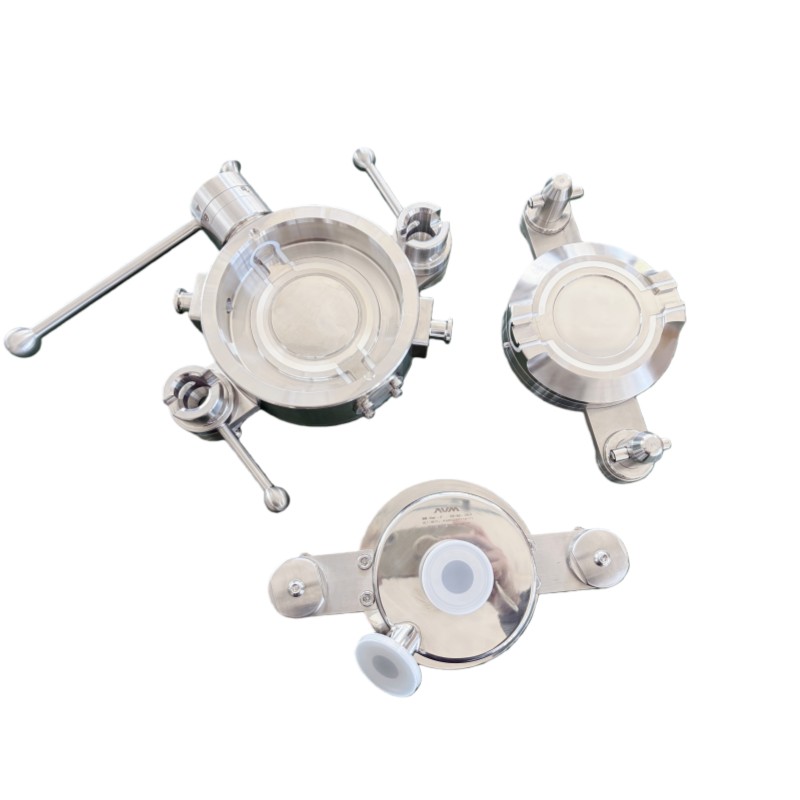

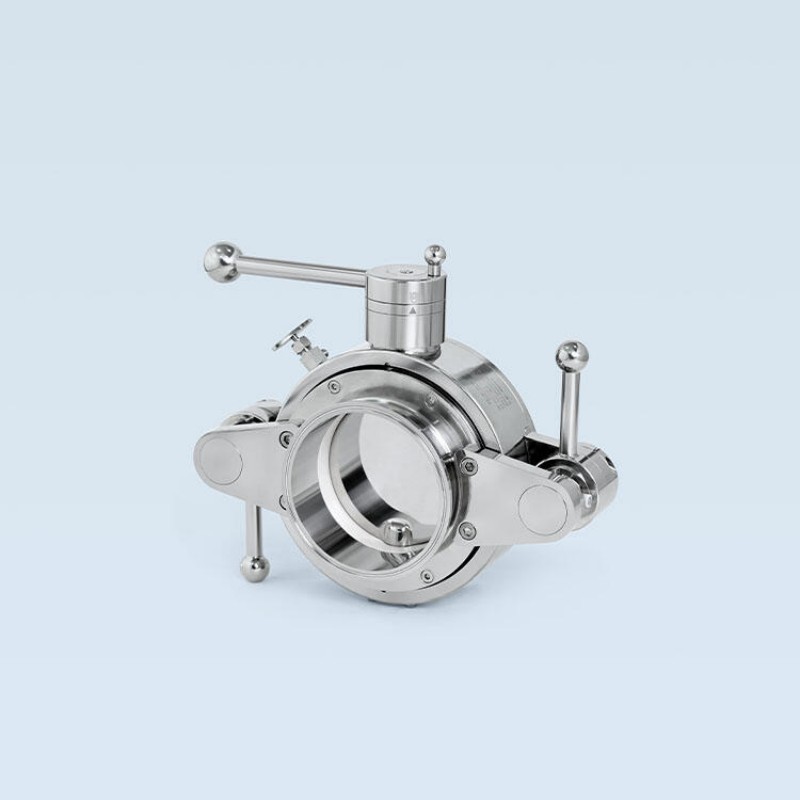

في AVM (AOMI) FLUID، نحن متخصصون في أنظمة نقل الاحتواء العالي للمكونات الصيدلانية الفعالة القوية (HPAPI) والوسائط السامة. تم تصميم نظام SBV Split Butterfly Valve المتقدم الخاص بنا لضمان معالجة المسحوق الأكثر أمانًا وكفاءة في التطبيقات المهمة عبر الصناعات الدوائية والتكنولوجيا الحيوية والكيميائية.
على عكس أنظمة الصمامات التقليدية، يوفر AVM SBV مرونة فائقة في الإرساء مع شفة نشطة عائمة تسمح بتسامح كبير مع عدم المحاذاة يصل إلى ±14 مم. تعمل هذه الميزة على تحسين الكفاءة التشغيلية بشكل كبير وتقليل وقت توقف الإنتاج.

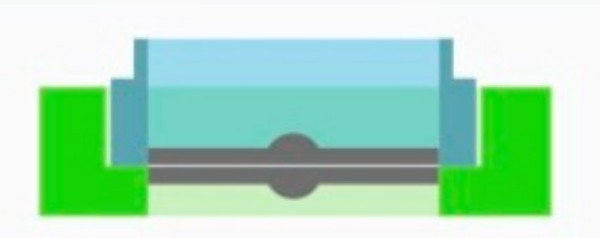

يضمن نظام SBV الاحتواء الكامل عن طريق فتح النصفين النشط والسلبي للصمام بشكل متزامن، مما يزيل خطر تلوث المنتج أو تعرض المشغل. مع مستويات أداء الاحتواء التي تم التحقق منها والتي تصل إلى أقل من 1 ميكروجرام/م3 (OEB5)، يدعم صمام SBV الخاص بنا الامتثال الكامل للوائح GMP، وFDA، وcGMP.
تشمل المزايا الإضافية ما يلي:
تصميم قوي وصغير الحجم للاستخدام المتكرر في البيئات الصعبة
التجميع والتفكيك بدون أدوات لسهولة التنظيف والصيانة
التوافق مع أنظمة CIP/SIP، مما يضمن معالجة صحية
مثالية للدمج في العوازل وأنظمة RTP وخطوط النقل المعقمة
اختر صمام الفراشة المنقسم SBV من AVM FLUID للحصول على تكنولوجيا الاحتواء المتطورة، والتشغيل البديهي، والحد الأقصى من حماية المنتج والمشغل - وكلها مصممة وفقًا لأعلى المعايير العالمية.
•Ensure الامتثال الكامل للمعايير التنظيمية للصناعة.
•Enable التعامل الآمن مع المكونات الصيدلانية النشطة عالية الفعالية (HPAPI)، وحماية الموظفين وتقليل التلوث البيئي.
• يقلل بشكل كبير من خطر التلوث المتبادل.
• تلبية الامتثال لبرنامج الرصد العالمي ومتطلبات جودة المنتج الصارمة.
•تعظيم كفاءة النقل للمواد ذات التدفق الضعيف أو ذات القيمة العالية.
• القضاء على الحاجة إلى أنظمة الاحتواء الثانوية المكلفة والضخمة وبيئات غرف الأبحاث عالية المستوى.
| تكنولوجيا | مكونات | مواد | |
| المكون | مختلط | HPAPI | مسحوق |
| تحميل الحاويات | طَحن | كاشف | شبه صلبة |
| الترشيح | غربلة | متوسط | جسيم |
| الفصل بالطرد المركزي | ضغط | ملحق | تعليق |
| تجفيف | الايداع | خلط الصيغة | أقراص / كبسولات |
| أخذ العينات | طلاء | مادة خام | سائل |
| تحبيب |
|
|
|
يتم التحقق من أداء احتواء الصمام بشكل مستقل من قبل العميل ومؤسسات الطرف الثالث وفقًا للمبادئ التوجيهية ISPE SMEPAC (القياس الموحد لتلوث الجسيمات المحمولة جواً للمعدات).
أداء احتواء عالي دون الحاجة إلى موانع تسرب إضافية أو تفريغ أو أنظمة استخلاص. يوفر التصميم المبتدئ مسار ترقية بسيطًا وفعالاً من حيث التكلفة للمساعدة في تلبية متطلبات ممارسات التصنيع الجيدة والاحتواء الأساسية في عمليات التصنيع. يضمن التصميم البسيط للمكونات سهولة التشغيل والتنظيف والصيانة، مع تقديم أداء عالي المستوى لحل المستوى المبتدئ.
يسمح استخدام الختم الناعم بتركيب أكثر إحكامًا بين أقراص الصمام، مما يمنع بشكل فعال مشاكل التسرب الناتجة عن التشوه بسبب إجهاد المعدن بعد الاستخدام لفترة طويلة.
تحقيق أداء نظافة سريع من خلال الاستخراج البسيط والسريع.
من خلال استخدام عملية الاسترداد المدمجة مع الصمام، فإنه يمنع بشكل فعال تلوث الهواء بعد فصل الصمام.
يوفر هذا الصمام المدمج والفعال من النوع المنفصل أداءً متقدمًا على مستوى النانوجرام.
ويتميز بتسلسل يتيح التنظيف والاستخراج المتزامن.
أثناء عملية الفصل، يتم تشكيل تجويف محكم بين الواجهات النشطة والسلبية، مما يسمح بحدوث التنظيف والاستخلاص بشكل متزامن. يؤدي هذا إلى التخلص بشكل فعال من الجسيمات المحمولة بالهواء والتي يمكن أن تسبب التلوث بعد تفكيك الصمام بالكامل.
| التصميم الأمثل للبحر | يتم تصنيع المقاعد ضمن تفاوتات دقيقة لضمان أقصى قدر من الأداء: |
| ◆أداء متكرر في دورة حياة المعدات. | |
| ◆تأكد من إمكانية استبدال مقعد الصمام النشط والصمام السلبي مع بعضهما البعض. | |
| ◆ سهولة التشغيل اليدوي حتى عندما يكون قطر الصمام أكبر. | |
| ◆استبدال تناسق حجم المقعد. | |
| هيكل لوحة الصمام المتنوعة | توفير خيارات أفضل |
| ◆ نحن نقدم هيكلين من ألواح الصمامات الرئيسية ليختار العملاء من بينها | |
| ◆ختم السطح المعدني | |
| ◆هيكل بسيط يمكن أن يلبي احتياجات الإنتاج، وسهولة الصيانة، وانخفاض التكلفة | |
| ◆ختم ناعم بين المعادن | |
| ◆حل مشكلة التسرب الجزئي بين صفائح الصمام الناتجة عن عوامل مختلفة بعد الاستخدام طويل الأمد للصمام | |
| تصميم مونومر | تصميم متين من قطعة واحدة مع الحد الأدنى من الأجزاء: |
| ◆ صيانة أسهل. | |
| ◆ختم معدني لقرص الصمام؛ | |
| ◆ يمكن إزالة المقعد السلبي في بضع ثوان. | |
| تصنيف الضغط الآمن/تصميم الفراغ | طريقة فريدة لتحقيق ختم الضغط: |
| ◆يمكن تحقيق نقل المسحوق بمساعدة الضغط أو الفراغ. | |
| ◆ يمكن أن يحافظ قرص القيادة على سماكة رقيقة لزيادة التدفق إلى أقصى حد، مع تقليل الاحتكاك والتآكل غير المباشر بين القرص الصغير والمقعد؛ | |
| ◆ يتيح التصميم التشغيل اليدوي السهل حتى لو كان قطر الصمام أكبر. | |
| هيكل قفل الأمان | ضمان سلامة العمليات والموظفين: |
| ◆ لا يفتح عن طريق الخطأ الأجهزة النشطة والسلبية دون ربطها معًا. | |
| ◆عندما يكون هذا الصمام مفتوحًا، لا يمكن إزالة الجهاز السلبي من الجهاز النشط. | |
| ◆يمكن توفير أقفال أمان أوتوماتيكية إضافية | |
| تنوع العمليات | يمكن استخدامها لوظائف عملية متعددة: |
| ◆تغذية/تجميع المنتج؛ | |
| ◆WIP/CIP؛ | |
| ◆ أخذ العينات؛ | |
| ◆فحص العمليات (زجاج الرؤية) | |
| بصمة صغيرة | يتم الحفاظ على حجم صغير في جميع أنحاء نطاق الحجم، مما يلغي الحاجة إلى تشغيل هذا الصمام يدويًا باستخدام مقبض تمديد. |
◆ متوافقة مع معايير GMP
◆ المواد تلبي متطلبات إدارة الغذاء والدواء
◆ يتوافق مع توجيهات ATEX الأوروبية للمناطق الخطرة
◆ متوافق مع التوجيه الأوروبي لمعدات الضغط (PED)
◆ يفي بتوجيهات الآلات الأوروبية
◆ تم تصنيعه بموجب منشآت معتمدة وفقًا لمعايير ISO 9001
◆ شهادة المواد الكاملة وإمكانية تتبع الدفعة
◆ تم التحقق من صحته بشكل مستقل وفقًا لإرشادات قياس أداء الختم (ISPE SMEPAC)

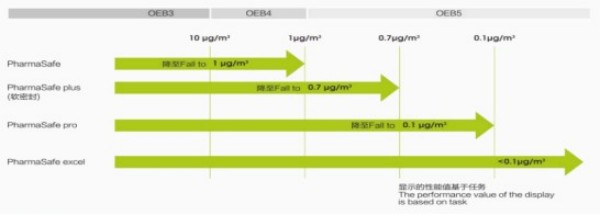

| مواصفة | ||||||||
|
|
PS50 | PS100 | PS150 | PS200 | PS250 | PS300 | ||
| قطرة إلى 1 ميكروجرام/م3 |
|
一 |
|
|
|
|
||
| انخفض إلى 0.7 ميكروجرام/م3 |
|
一 | - |
|
|
- | ||
| انخفض إلى 0.1 ميكروجرام/م² | 一 | 一 | 一 |
|
一 | - | ||
| <0.1 ميكروجرام/م3 | - | 一 | - | 一 | - | 一 | ||
| مقاس | DN50 | DN100 | DN150 | DN200 | DN250 | DN300 | ||
| (2 ") | (4 ") | (6 ") | (8 ") | (10") | (12") | |||
| *الضغط المقنن* | 2 بار | 1 بار | لا | |||||
| *الفراغ المقدر* | ||||||||
| فراغ كامل | ||||||||
| الضوابط | التشغيل اليدوي | - | 一 |
|
|
- |
|
|
| شبه تلقائي |
|
一 | 一 |
|
一 |
|
||
| شبه تلقائي |
|
一 | 一 | 一 | 一 | 一 | ||
| الاتصال بالمنتج | رئيسي | 316 لتر | - | 一 | - | - | - | - |
| المواد السطحية | جسم | ألوي22 | 一 |
|
一 |
|
- |
|
|
|
|
بوم | 一 | 一 | - | - |
|
- |
|
|
ختم | إبدم | 一 | 一 | - | 一 |
|
一 |
|
|
عنصر | FKM |
|
一 | - | 一 | 一 |
|
|
|
|
بعثة تقصي الحقائق | 一 | 一 | 一 | 一 | 一 | - |
| الاتصال | ثلاثة نوع مقطع |
|
一 | - | 一 |
|
一 | |
| واجهة | بي إن6/10/16 | 一 | 一 | - | 一 | 一 | 一 | |
|
|
أنسي | 一 | 一 | 一 | 一 |
|
|
|
|
|
آخر | متوفر مع العملية/الحاوية | ||||||
| الضغط/الفراغ المقدر فقط عند استخدامه مع مكونات أو ملحقات الضغط/التفريغ المقدر المطبق. | ||||||||
◆ تصميم تنظيف ملائم وفعال ومتوافق مع GMP
◆ مناسبة للتنظيف داخل أوعية التعقيم ذات الضغط العالي
◆ التنظيف الموضعي للأسطح المكشوفة للصمام الرئيسي
◆ تنظيف الصمامات السلبية والأوعية المتصلة

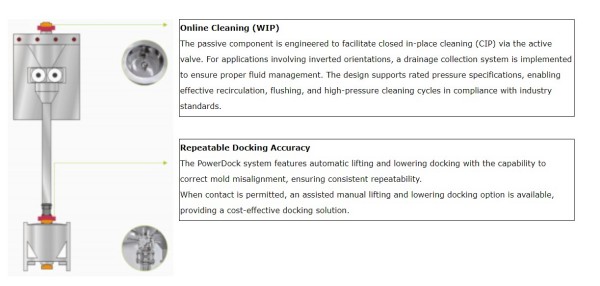

باستخدام نظام التنظيف عبر الإنترنت (WIP) المصمم خصيصًا، يتم ضمان التنظيف والتعقيم الفعال للأسطح الملامسة للمنتج ومناطق الغلق.
يضمن النظام التشغيل الآمن في المناطق الخطرة أو التي يتعذر الوصول إليها، أو حيث يحظر حجم الإنتاج التعامل اليدوي:

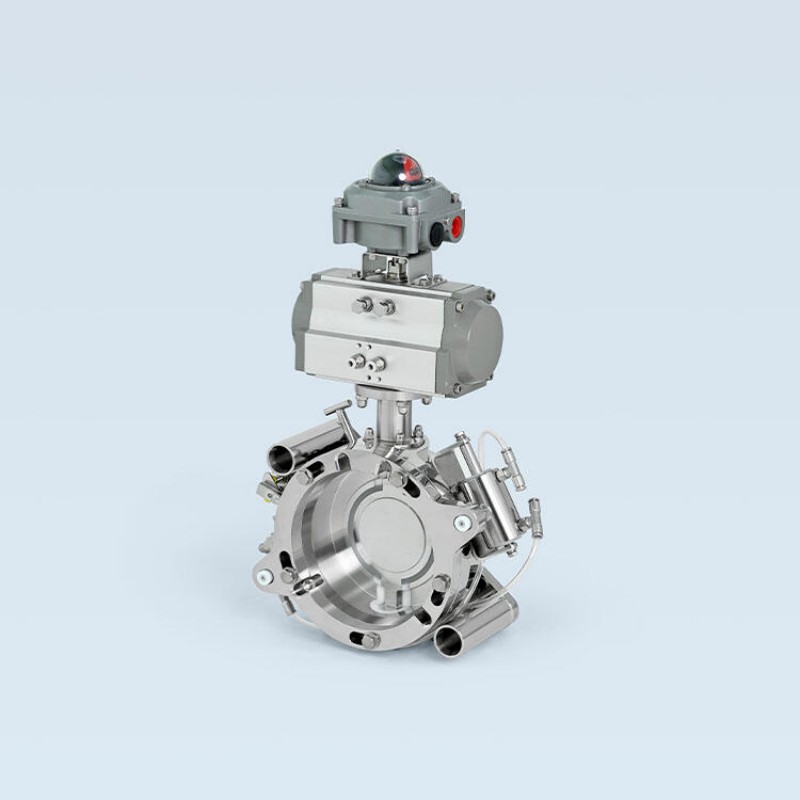

◆ الإصدارات المؤتمتة بالكامل أو شبه الآلية المتاحة لتلبية متطلبات التطبيق؛
◆ يتم ضمان معلومات الحالة ووظائف تعشيق البرنامج من خلال أجهزة استشعار القرب الهوائية أو الكهربائية؛
◆ نظام تحكم متكامل ومختبر في المصنع؛

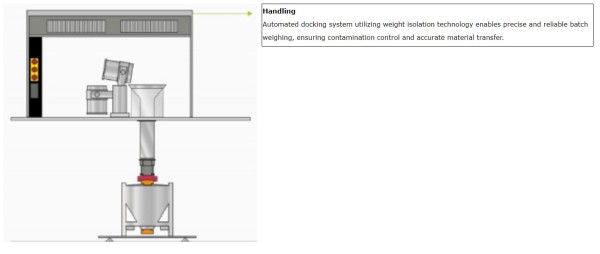

◆ محاذاة متكررة وآمنة مع الأجهزة المتصلة بالرافعات وأنظمة الإرساء؛
◆ الإصدارات خفيفة الوزن المتاحة؛
◆ أغطية متوافقة مع GMP لحماية الصمامات عند عدم استخدامها.
