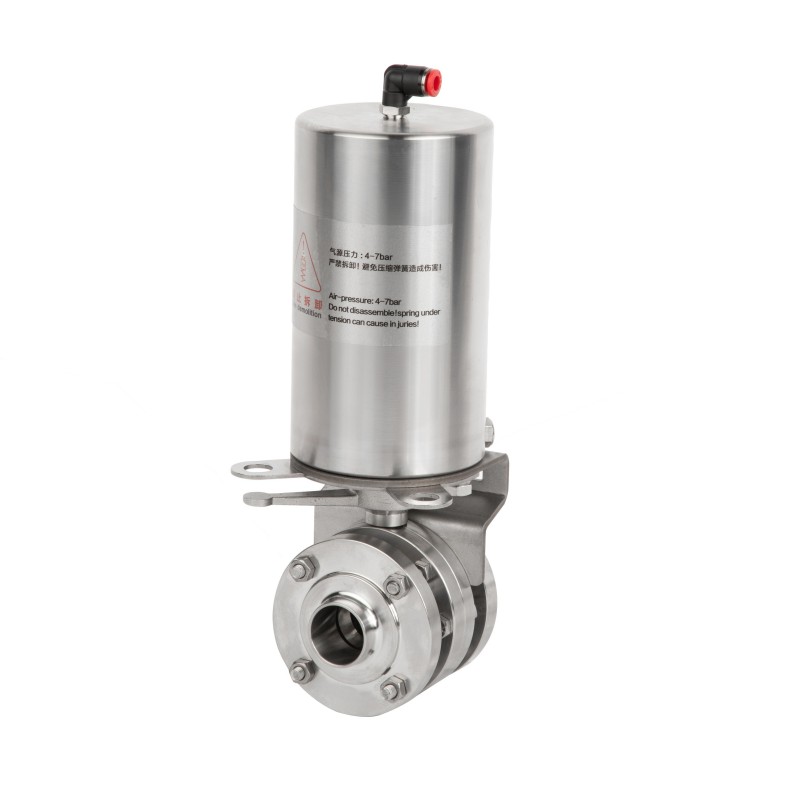

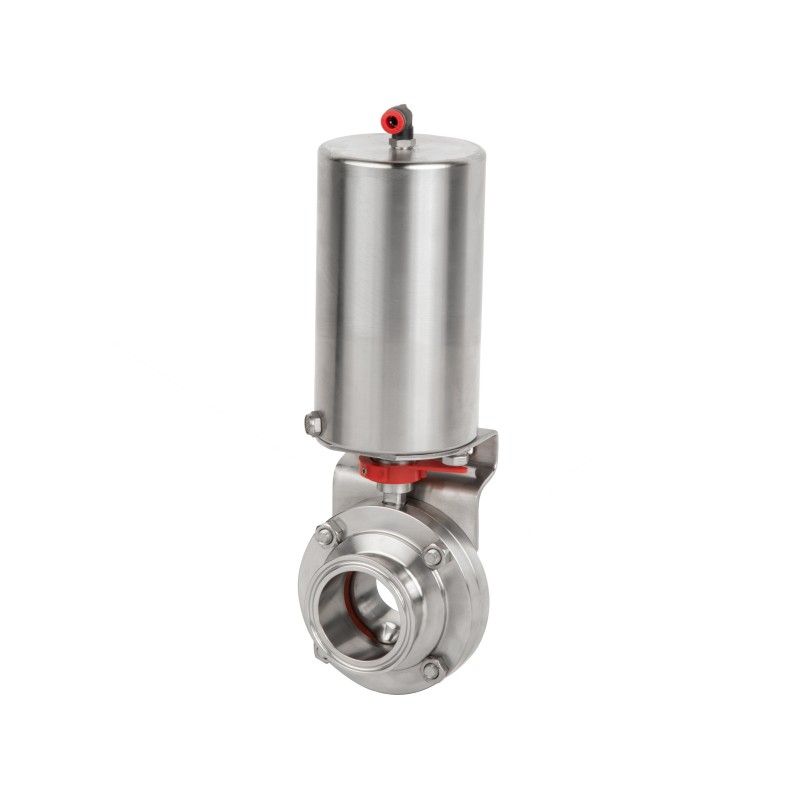

خيارات تشغيل صمام الفراشة الهوائي الصحي من سلسلة BV6 وتصميم المحرك - التحكم اليدوي والآلي

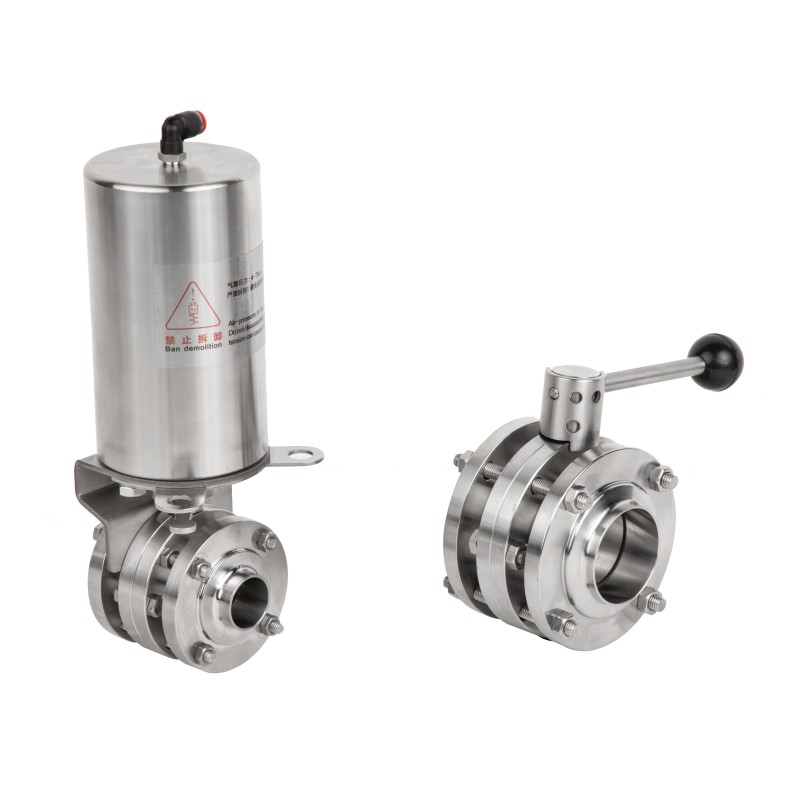

يمكن تشغيل صمام الفراشة إما عن بعد من خلال مشغل هوائي أو يدويًا من خلال مقبض، مما يوفر حلولاً مرنة لمجموعة واسعة من تطبيقات التحكم في العمليات.
المحرك الهوائي متوفر في ثلاثة تكوينات قياسية:
مغلق عادة (NC)
مفتوح عادة (لا)
التمثيل المزدوج (الهواء للفتح / الهواء للإغلاق، A/A)
يضمن تصميم المشغل تحويل الحركة المحورية للمكبس إلى دوران دقيق لعمود الصمام بمقدار 90 درجة. تعمل هذه الآلية على زيادة عزم الدوران بشكل كبير عندما يتلامس قرص الصمام مع حلقة الختم، مما يضمن الإغلاق الآمن. يوفر عزم الدوران المعزز هذا أداء إغلاق ممتاز، خاصة في أنظمة العمليات الصحية عالية الطلب.
للتشغيل اليدوي، يسمح مقبض القفل بتثبيت الصمام ميكانيكيًا في أوضاع مختلفة، بما في ذلك الوضع المفتوح بالكامل، أو الإغلاق الكامل، أو نصف مفتوح، أو الأوضاع المتوسطة الأخرى. تتيح هذه الميزة تنظيمًا دقيقًا للتدفق وهي مثالية للتطبيقات التي تتطلب تحكمًا قابلاً للتعديل في السوائل.
مواصفات المحرك الهوائي
التحكم في ضغط الهواء: 5-8 بار
نطاق درجة حرارة التشغيل: -25 درجة مئوية إلى +90 درجة مئوية
استهلاك الهواء: 0.26 × ف (بار)
الحد الأقصى لعزم الدوران الناتج:
الهواء/الربيع: 35 نيوتن متر (عند 5 بار)
الهواء/الهواء: 65 نيوتن متر (عند 5 بار)
يتوفر المشغل في ثلاثة تكوينات قياسية:
مغلق عادة (NC)
مفتوح عادة (لا)
جو-جو (A/A)
متطلبات جودة الهواء المضغوط:
الحد الأقصى لحجم الجسيمات: 0.01 ملم
الحد الأقصى لمحتوى الزيت: 0.08 جزء في المليون
نقطة الندى: 10 درجات مئوية تحت درجة الحرارة المحيطة أو أقل
الحد الأقصى لمحتوى الرطوبة: 7.5 جم/كجم
| مقاس | A | B | L | H |
| DN20 | 20 | 34.5 | 66 | 241.5 |
| DN25 | 26 | 50.5 | 66 | 243 |
| DN32 | 32 | 50.5 | 66 | 246 |
| DN40 | 38 | 50.5 | 68 | 249.5 |
| DN50 | 50 | 64 | 70 | 257.5 |
| DN65 | 66 | 91 | 72 | 267 |
| DN80 | 81 | 106 | 92 | 274.5 |
| DN100 | 100 | 119 | 94 | 284.5 |
| مقاس | A | B | L | H |
| 1" | 22.1 | 50.5 | 66 | 241.5 |
| 1.5 بوصة | 34.9 | 50.5 | 68 | 246 |
| 2" | 47.5 | 64 | 70 | 253.5 |
| 2.5 بوصة | 60.2 | 77.5 | 72 | 261 |
| 3" | 72.9 | 91 | 80 | 265 |
| 4" | 97.6 | 119 | 94 | 284.5 |
| مقاس | A | S | L | H | |
| السلسلة 1 | السلسلة2 | ||||
| DN20 | 22 | 23 | 1.5 | 44 | 241.5 |
| DN25 | 28 | 29 | 1.5 | 44 | 243 |
| DN32 | 34 | 35 | 1.5 | 48 | 246 |
| DN40 | 40 | 41 | 1.5 | 48 | 249.5 |
| DN50 | 52 | 53 | 1.5 | 48 | 257.5 |
| DN65 | 70 | 2 | 50 | 267 | |
| DN80 | 85 | 2 | 56 | 274.5 | |
| DN100 | 104 | 2 | 60 | 284.5 | |
| مقاس | A | S | L | H |
| 1" | 25.4 | 1.65 | 44 | 241.5 |
| 1.5 بوصة | 38.1 | 1.65 | 48 | 246 |
| 2" | 50.8 | 1.65 | 48 | 253.5 |
| 2.5 بوصة | 63.5 | 1.65 | 50 | 261 |
| 3" | 76.2 | 1.65 | 56 | 265 |
| 4" | 101.6 | 2.11 | 60 | 284.5 |
| مقاس | A | B | L | H |
| DN20 | 20 | RD44*1/6" | 66 | 241.5 |
| DN25 | 26 | RD52*1/6" | 66 | 243 |
| DN32 | 32 | RD58*1/6" | 66 | 246 |
| DN40 | 38 | RD65*1/6" | 68 | 249.5 |
| DN50 | 50 | RD78*1/6" | 70 | 257.5 |
| DN65 | 66 | RD95*1/6" | 72 | 267 |
| DN80 | 81 | RD110*1/4" | 90 | 274.5 |
| DN100 | 100 | RD130*1/4" | 94 | 284.5 |
| مقاس | A | B | L | H |
| 1" | 22.1 | RD40*1/6" | 66 | 241.5 |
| 1.5 بوصة | 34.8 | RD60*1/6" | 68 | 246 |
| 2" | 47.5 | RD70*1/6" | 70 | 253.5 |
| 2.5 بوصة | 60.2 | RD85*1/6" | 80 | 261 |
| 3" | 72.9 | RD98*1/6" | 80 | 265 |
| 4" | 97.38 | RD125*1/6" | 94 | 284.5 |
| مقاس | A | B | L | H |
| 1" | 22.1 | 37.13*8تبياكمي | 66 | 241.5 |
| 1 1/2" | 34.8 | 50.65*8تبياكمي | 68 | 246 |
| 2" | 47.5 | 64.16*8تبياكمي | 70 | 253.5 |
| 2 1/2" | 60.2 | 77.67*8تبياكمي | 72 | 261 |
| 3" | 72.9 | 91.19*8تبياكمي | 80 | 265 |
| 4" | 97.38 | 119.25*6تبياكمي | 96 | 284.5 |
| مقاس | A | S | L | H | |
| السلسلة 1 | السلسلة2 | ||||
| DN20 | 22 | 23 | 1.5 | 100 | 241.5 |
| DN25 | 28 | 29 | 1.5 | 88 | 243 |
| DN32 | 34 | 35 | 1.5 | 92 | 246 |
| DN40 | 40 | 41 | 1.5 | 92 | 249.5 |
| DN50 | 52 | 53 | 1.5 | 92 | 257.5 |
| DN65 | 70 | 2 | 94 | 267 | |
| DN80 | 85 | 2 | 104 | 274.5 | |
| DN100 | 104 | 2 | 104 | 284.5 | |
| مقاس | A | S | L | H |
| 1" | 25.4 | 1.65 | 88 | 241.5 |
| 1.5 بوصة | 38.1 | 1.65 | 92 | 246 |
| 2" | 50.8 | 1.65 | 92 | 253.5 |
| 2.5 بوصة | 63.5 | 1.65 | 94 | 261 |
| 3" | 76.2 | 1.65 | 104 | 265 |
| 4" | 101.6 | 2.11 | 104 | 284.5 |
