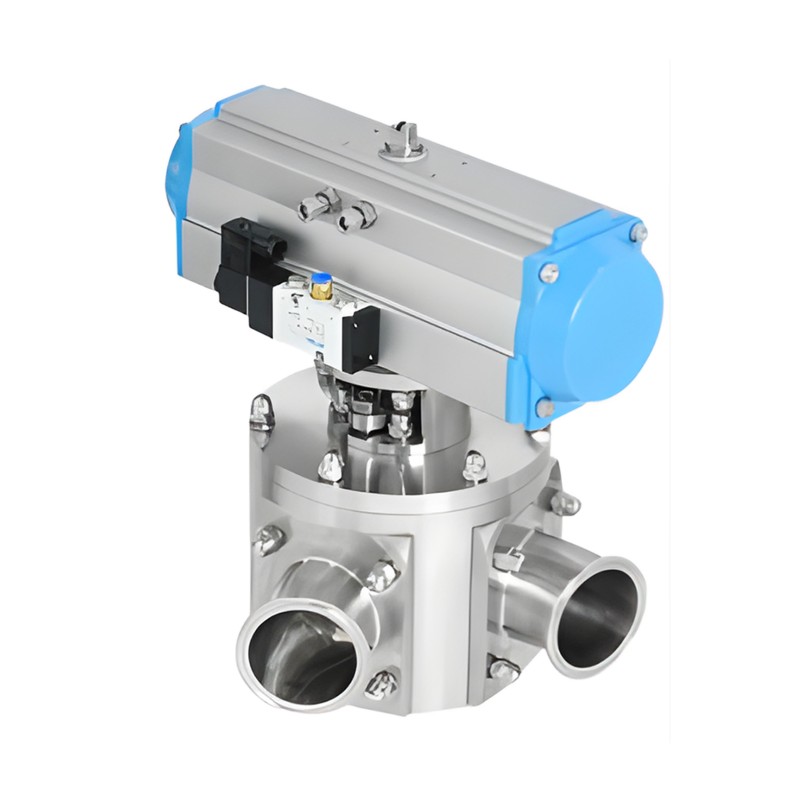

صمام الاتجاه

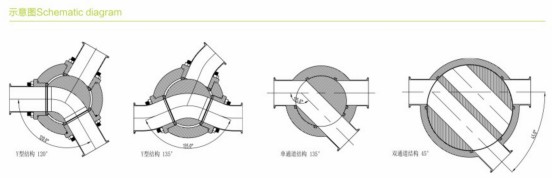

تم تصميم الهيكل على شكل Y ليكون له زاوية 120 درجة و135 درجة بين منفذ تغذية جسم الصمام ومنفذي التفريغ. يتم دفع قلب الصمام للدوران من خلال جهاز التشغيل لتحقيق التدفق أو القطع بين طرف المدخل وأي مخرج، وبالتالي تحقيق التبديل بين اتجاهين تدفق مختلفين. يتجنب نوع منحنى القناة الداخلية زاوية الدوران السريعة للعداء.

في بنية أحادية القناة، يكون قلب الصمام الاتجاهي عبارة عن هيكل إضافي بحجم تسرب صغير، وقد تم تصميم قناة التدفق المستقيم بحيث يكون لها معدل تدفق كبير. وقد تم تصميم منفذ تغذية جسم الصمام ومنفذي التفريغ بزاوية 135 درجة.

هيكل ثنائي القناة، تم تصميم زاوية التحويل الدورانية لهذا الهيكل لتكون 45 درجة، 30 درجة، وما إلى ذلك. نظرًا لزاوية الدوران الصغيرة، فإن المكونات الداخلية تقريبًا لا تتأثر بالمواد عالية التآكل. إذا كانت المادة كاشطة. فقط تآكل القناة الداخلية يمكن أن يوفر إمكانية دوران قلب الصمام بمقدار 180 درجة، مما يجعل عمر المكون أطول.

الحجم القياسي: 2 "-12"
مادة جسم الصمام: 304، 316L، TA2، 2205، إلخ.
مواد الختم: الختم الثابت PTFE، RPTFE، PPL، PEEK، إلخ، سيليكون الختم القابل للنفخ، FKM
المعالجة السطحية: Ra<0.6 (جزء الاتصال بالوسيط)
طريقة الاتصال: شفة، تركيب سريع
ضغط العمل: -0.1Mpa~+0.6Mpa
درجة حرارة العمل: -20 درجة مئوية ~ +250 درجة مئوية (حسب مادة الختم)
زاوية التبديل: 90 درجة، 120 درجة، 135 درجة

المعلمة
