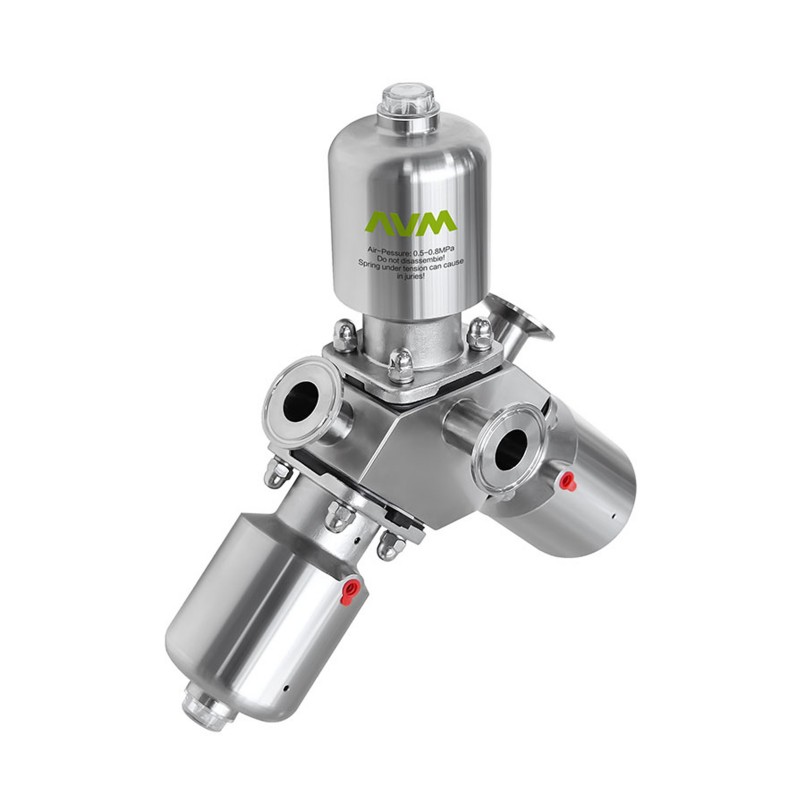

مجتمعة صمام الحجاب الحاجز متعدد المنافذ

صمام غشائي متعدد المنافذ – حل مدمج وصحي للتحكم المعقد في التدفق

يعد صمام الحجاب الحاجز متعدد المنافذ المدمج حلاً صحيًا متقدمًا للصمامات تم تصميمه لتحسين المساحة وتقليل الأرجل الميتة وتبسيط تخطيطات الأنابيب في أنظمة العمليات عالية النقاء. وهو مناسب بشكل خاص للتطبيقات الصيدلانية والتكنولوجية الحيوية والتطبيقات الغذائية حيث تعتبر النظافة والكفاءة وموثوقية العملية أمرًا بالغ الأهمية.

الميزات والمزايا الرئيسية:

◆ تصميم مدمج وموفر للمساحة
يجمع بين مسارات تدفق متعددة داخل جسم صمام واحد، مما يقلل من الحاجة إلى أعمال الأنابيب المعقدة ويقلل من البصمة الإجمالية للنظام.
◆ البناء الصحي
مصنوع من الفولاذ المقاوم للصدأ عالي الجودة (عادةً SS316L) مع أسطح داخلية ناعمة وتشطيبات مصقولة كهربائيًا وتصميمات قابلة للتصريف بالكامل لتلبية المتطلبات الصحية الصارمة مثل ASME BPE وEHEDG و3-A.
◆ تكوينات متعددة
متوفر بتصميمات نقل T وL وU ومخصصة لاستيعاب متطلبات العمليات المختلفة مثل أخذ العينات أو التوزيع أو التحويل أو الخلط أو تبديل الخزان.
◆ انخفاض حجم الميت
تعمل الهندسة الداخلية المحسنة على تقليل المساحة الميتة وخطر التلوث بشكل كبير، مما يدعم عمليات CIP/SIP الفعالة.
◆ عملية مرنة
متوفر في التشغيل اليدوي أو الهوائي أو الكهربائي. يمكن تجهيزها برؤوس تحكم ذكية، وأجهزة استشعار للموضع، وأنظمة تغذية راجعة لدمجها في خطوط المعالجة الآلية.
◆ كفاءة العملية
ومن خلال دمج وظائف متعددة في كتلة صمام واحدة، يقلل هذا التصميم من عدد اللحامات، ويقلل من خطر التسرب، ويبسط إجراءات التحقق والصيانة.
◆ تكنولوجيا الحجاب الحاجز
يستخدم تقنية إغلاق الغشاء المثبتة لعزل منطقة تلامس المنتج عن المكونات الميكانيكية الخارجية، مما يضمن سلامة الختم العالية والتشغيل المعقم.

التطبيقات النموذجية:

أنظمة توزيع وجمع الوسائط
خطوط تغذية وحصاد المفاعلات الحيوية
توجيه CIP/SIP
خطوط المعالجة والتعبئة المعقمة
أنظمة إعداد العازلة والوسائط
الامتثال والشهادة:
تم تصنيعه في بيئات معتمدة وفقًا لمعايير ISO 9001
يتوافق مع معايير إدارة الغذاء والدواء الأمريكية وUSP Class VI وASME BPE وGMP
إمكانية التتبع الكامل للأجزاء المبللة واللدائن
متوفر مع حزم التوثيق والتحقق الكاملة (DQ/IQ/OQ)

تحديد

صمام الحجاب الحاجز للجسم المخصص
تم تصميم صمام الحجاب الحاجز المخصص لجسم الكتلة الخاص بنا للتطبيقات عالية النقاء والصحية، مما يوفر حلاً مضغوطًا وفعالًا للغاية للتحكم في التدفق المعقد.

الميزات الرئيسية:

1. تصميم صحيح للساق الميتة

يقلل من تعطل المنتج ويزيل مخاطر التلوث، وهو مثالي للمعالجة المعقمة.

2. مدمج وموفر للمساحة

يقلل تصميم الجسم المبسط من أثر التثبيت ويبسط تخطيط النظام.

3. تشطيب سطحي فائق

متوفر بخشونة السطح الداخلي Ra ≥ 0.4 ميكرومتر، مع تلميع كهربائي اختياري (SF1، SF4)، بما يتوافق تمامًا مع متطلبات ASME BPE.

4. تكوينات مسار التدفق المتنوعة

مجموعات متعددة الحجم والنقل لتناسب احتياجات العمليات المتنوعة.

5. انخفاض اللحام والتجميع

يدمج الأنابيب المعقدة في كتلة صمام واحدة، مما يقلل من عدد الوصلات واللحامات.

6. خيارات التشغيل المرنة

متوفر في إصدارات التحكم اليدوية والهوائية والآلية مع التحكم الاختياري العلوي أو الموضع.

7. ضمان الجودة المعتمد

متوافق مع معايير 3-A وFDA وPED 2014/68/EU وISO 9001:2008.

8. المعايير الدولية المدعومة

متوافق مع معايير الاتصال DIN و3-A وSMS وASME BPE.

9. تم اختباره في المصنع بنسبة 100%

يخضع كل صمام لاختبار هيدروليكي كامل وفحص بصري لضمان الأداء الأمثل والموثوقية.
