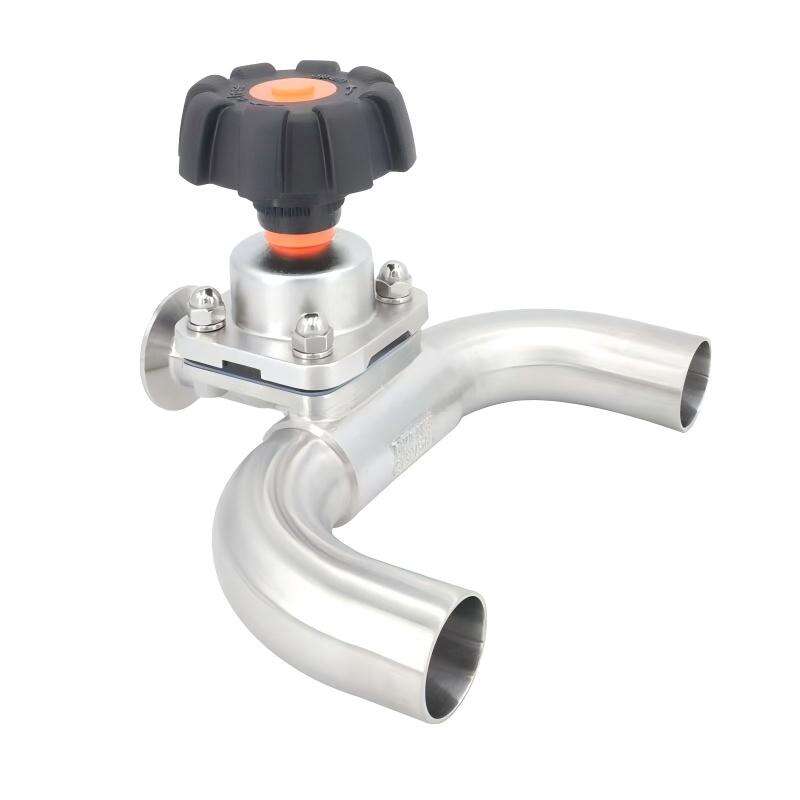

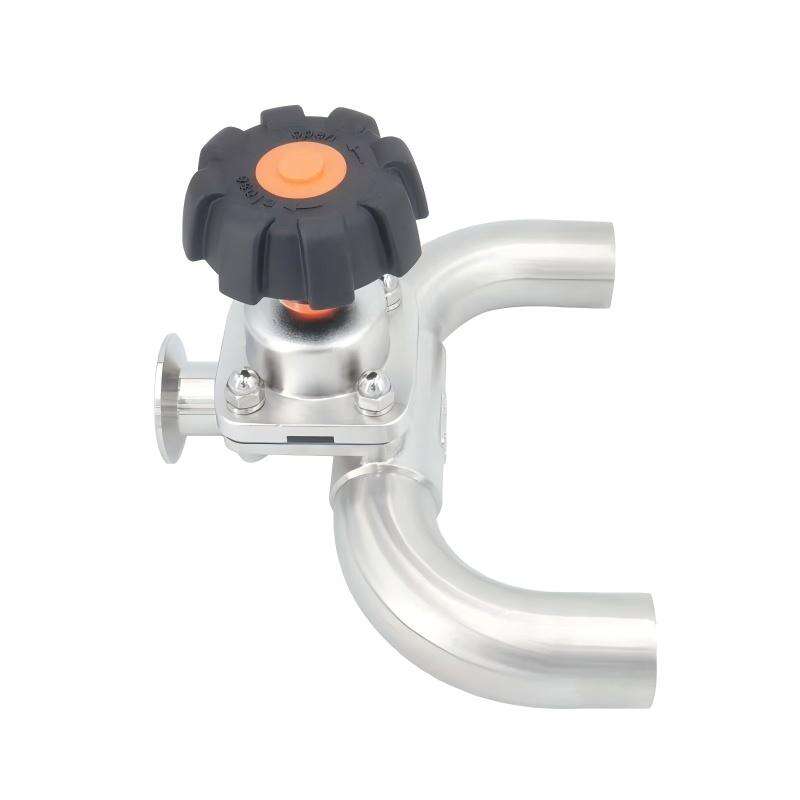

يتميز صمام الحجاب الحاجز المعقم WJ6 بتصنيع دقيق باستخدام الحاسب الآلي، مما يضمن تطابقًا مثاليًا بين سطح الختم لجسم الصمام وانحناء الحجاب الحاجز. وهذا يقلل الاحتكاك، ويطيل عمر الحجاب الحاجز، ويعزز الأداء في نقل السوائل المعقمة، ومعالجة الأدوية الحيوية، والتطبيقات عالية النقاء.
يمكن صقل غرفة الصمام الداخلية ميكانيكيًا أو صقلها كهربائيًا عند الطلب. يمكن أن يصل تشطيب السطح إلى مستوى منخفض يصل إلى Ra 0.25μm، مما يلبي معايير قابلية التنظيف الصارمة لممارسات التصنيع الجيدة (GMP).
الحجاب الحاجز مصنوع من مواد مرنة ناعمة، ويقاوم الهجوم الكيميائي من الوسائط التي تحتوي على بقايا ليفية، أو جزيئات صلبة، أو محفزات. تضمن هذه الخاصية أداء إغلاق متسق حتى في ظل الظروف الصعبة مثل تنظيف CIP/SIP، أو إنتاج الأدوية، أو أنظمة التخمير الحيوية.
اعتمادًا على درجة حرارة العمل، وعملية التطهير، وكيمياء الوسائط، فإننا نقدم العديد من مواد الحجاب الحاجز بما في ذلك EPDM، وPTFE، وغيرها من المواد المصممة خصيصًا لتطبيقك.
تتوافق جميع صمامات الحجاب الحاجز AOMI مع معايير إدارة الغذاء والدواء الأمريكية، مما يجعلها مثالية للصناعات الدوائية والغذائية والتكنولوجيا الحيوية. يمكن توفير شهادات أخرى، مثل USP Class VI، 3A Sanitary، CE، ISO، عند الطلب.
قبل اختيار مواد الحجاب الحاجز وجسم الصمام، يجب على المستخدمين إجراء تحليل كامل للتطبيق، خاصة في المعالجة الكيميائية والبيئات الصيدلانية. يجب تأكيد التوافق الكيميائي من خلال بيانات موثوقة أو التحقق من جهة خارجية لضمان سلامة الصمام وسلامته ومتانته على المدى الطويل.
تستخدم صماماتنا طريقة احتجاز الغشاء المثبت بمسمار، والتي توزع الحمل الميكانيكي عبر السطح الكامل للمسمار. بالمقارنة مع تصاميم التثبيت المثقبة، فإن هذه الطريقة تقلل بشكل كبير من خطر الفشل الميكانيكي في ظل ظروف الفراغ، مما يضمن موثوقية فائقة وختم محكم.

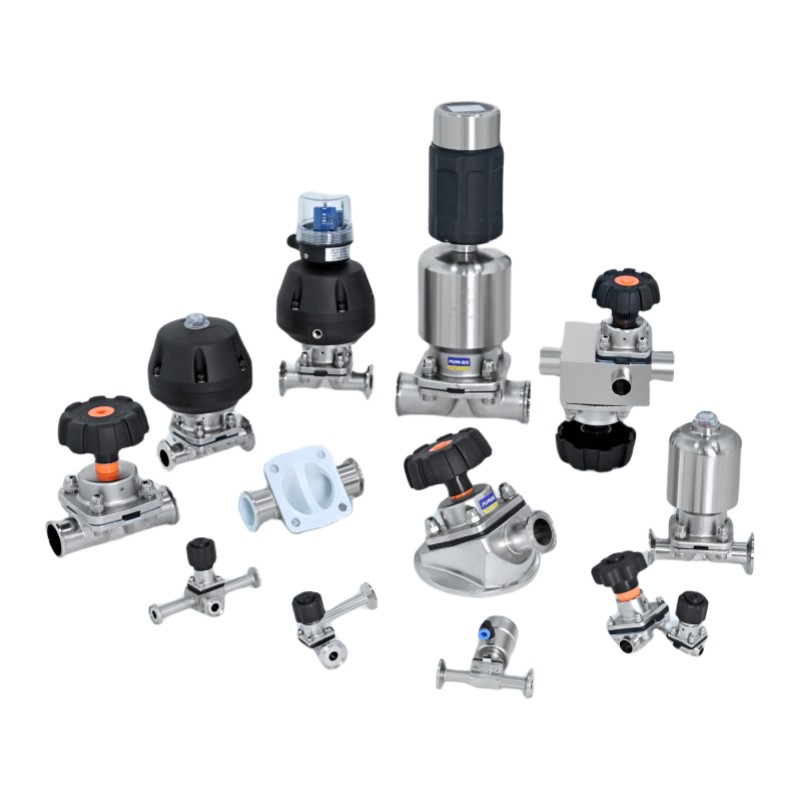

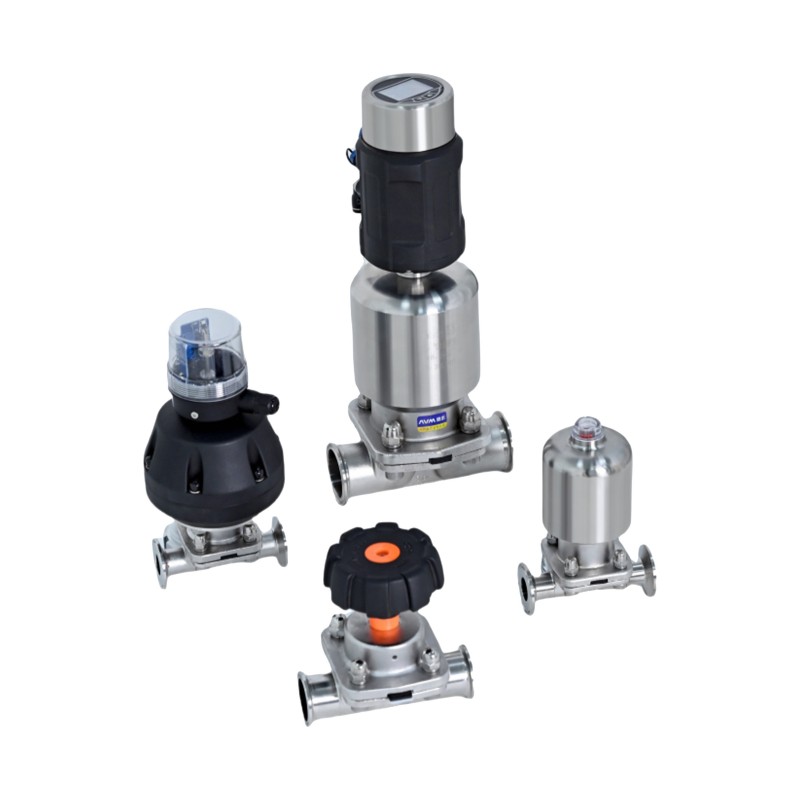

| نوع الجسم | شفرة |
| 2/2 جسم | D |
| جسم الصمام السفلي للخزان | ب** |
| جسم صمام T | T |
| جسم الصمام L | L |
| جسم متعدد المنافذ | م** |
| ملاحظة: وفقا لمتطلبات العملاء | |
| مادة جسم الصمام | شفرة |
| 316L (1.435) جسم مزور | F6 |
| جسم الصب CF3M(1.4435). | ج6 |
| تشغيل الوضع | شفرة |
| يدويا | M |
| عادة | لا |
| Nc رميا | نورث كارولاينا |
| التمثيل المزدوج | أأ |
| مادة الحجاب الحاجز | شفرة |
| التيار الوطني الحر بحد أقصى 200 درجة مئوية* | التيار الوطني الحر |
| EPDM بحد أقصى 130 درجة مئوية* | إبدم |
| سيليكون بحد أقصى 180 درجة مئوية * | سي |
| PTFE/EPDM بحد أقصى 150 درجة مئوية* | بتف |
| * درجة حرارة تعقيم البخار <20 دقيقة | |
| اتصالات | شفرة |
| بعقب اللحام | |
| سلسلة DIN118500 | د0 |
| سلسلة DIN11850 1 | د1 |
| سلسلة DIN11850 2 | د2 |
| سلسلة DIN11850 3 | د3 |
| سلسلة DIN11866 1 | د6 |
| ASTM BPE | أ.ب |
| سلسلة ISO1127 1 | ايزو |
| بس 4825 الجزء 1 | بكالوريوس |
| شبيبة 3459 | جيس |
| شبيبة 3447 | جيس7 |
| المشبك | |
| سلسلة DIN 32676 1 | العاصمة |
| ASTM BPE | اي بي سي |
| DIN 32676 السلسلة ب | ISOC |
| BS2825-3 | ش.م.ب |
| تشطيب سطح جسم الصمام، محيط داخلي | شفرة |
| مصقول ميكانيكيًا مع سطح ملامس للمنتج: RA<0.51um، أخرى: لا توجد متطلبات نهائية | SF1-1 |
| مصقول ميكانيكيًا مع سطح ملامسة المنتج: RA<0.51um، أخرى: مصقول ميكانيكيًا | SF1-2 |
| مصقول كهربائيًا مع سطح ملامس للمنتج: RA<0.51um، أخرى: لا توجد متطلبات نهائية | SF4-1 |
| مصقول كهربائيًا مع سطح ملامس للمنتج: RA<0.51um، أخرى: مصقول ميكانيكيًا | SF4-2 |
| مصقول كهربائيًا مع سطح ملامس للمنتج: RA<0.51um، أخرى: مصقول كهربائيًا | SF4-3 |

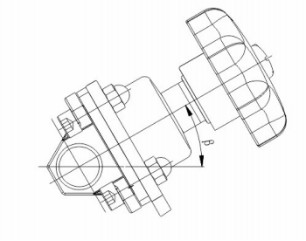

استنادا إلى الخصائص الهيكلية لصمامات الحجاب الحاجز المعقمة، يوصى بتوجيهات التثبيت التالية. تعمل هذه التكوينات على تسهيل التصريف الكامل بعد التنظيف وتقليل خطر احتباس السوائل داخل الصمام.
| زاوية الجسم | |||||||||||
| هيئة مزورة |
|
هيئة الصب | |||||||||
| الدين β | أستمببي | β | سلسلة SO11271 | م دين β | أستمببي | β | سلسلة SO11271 | M | |||
| DN10 | 26 درجة |
|
|
13.5 | 26 درجة | DN10 | 31 درجة |
|
|
13.5 | 31 درجة |
| DN15 | 21 درجة | 1/2" | 27 درجة | 17.2 | 24 درجة | DN15 | 26 درجة | 1/2" | 31 درجة | 17.2 | 26 درجة |
| DN20 | 32 درجة | 3/4" | 21 درجة | 21.3 | 17 | DN20 | 32 درجة | 3/4" | 26 درجة | 21.3 | 26 درجة |
| DN25 | 26 درجة | 1.0" | 30 درجة | 26.9 | 29 درجة | DN25 | 32 درجة | 1.0" | 32 درجة | 26.9 | 32 درجة |
| DN32 | 29 درجة | 1.25" | 31 درجة | 33.7 | 30 درجة | DN32 | 31 درجة | 1.25" | 31 درجة | 33.7 | 31 درجة |
| DN40 | 24 درجة | 1.5" | 27 درجة | 42.4 | 24 درجة | DN40 | 28 درجة | 1.5" | 28 درجة | 42.4 | 28 درجة |
| DN50 | 25 درجة | 2.0" | 25 درجة | 48.3 | 27 درجة | DN50 | 31 درجة | 2.0" | 31 درجة | 48.3 | 31 درجة |
| DN65 | 21.5 درجة | 2.5" | 21.5 درجة | 60.3 | 23 درجة | DN65 | 27 درجة | 2.5" | 27 درجة | 60.3 | 27 درجة |
| DN80 | 20.1 | 3.0" | 25.1 درجة | 76.2 | 27 درجة | DN80 | 31 درجة | 3.0" | 31 درجة | 76.2 | 31 درجة |
تتميز صمامات الحجاب الحاجز المعقمة AVM بهيكل إغلاق فريد يزيل المناطق الميتة الصحية، مما يسمح بتصريف كامل للوسائط وتحسين التوافق مع عمليات CIP/SIP.
يوضح الرسم البياني المصور الفرق بين تصميم الختم الفريد لـ AVM والتصميم الخاص بالصمام التقليدي.
| بولت ويلد | |||||||||
| المحرك | الاسم المميز | مصادر القدرة النووية |
|
الدين | ASTM-BPE | سلسلة آيزو 1127 1 | BS4825- | ||
| سلسلة 1 | سلسلة 1 | سلسلة 2 | سلسلة 3 | ||||||
| 10 | 4 |
|
6×1.0 |
|
|
|
|
|
|
| 6 |
|
8×1.0 |
|
|
|
|
10.2×1.6 |
|
|
| 8 | 1/4" | 10×1.0 |
|
|
|
6.35×0.89 | 13.5×1.6 | 6.35×1.2 | |
| 10 | 3/8" | 12×1.5 | 12×1.0 | 13×1.5 | 14×2.0 | 9.53×0.89 |
|
9.53×1.2 | |
| 15 | 1/2" |
|
|
|
|
12.7×1.65 |
|
12.7×1.6 | |
| 15 | 10 | 3/8" | 12×1.5 | 12×1.0 | 13×1.5 | 14×2.0 | 9.53×0.89 | 17.2×1.6 | 9.53×1.2 |
| 15 | 1/2" | 18×1.5 | 18×1.0 | 19×1.5 | 20×2.0 | 12.7×1.65 | 21.3×1.6 | 12.7×1.6 | |
| 20 | 3/4" |
|
|
|
|
19.05×1.65 |
|
19.05×1.6 | |
| 25 | DN15 | 1/2" | 18×1.5 | 18×1.0 | 19×1.5 | 20×2.0 | 12.7×1.65 | 21.3×1.6 | 12.7×1.6 |
| DN20 | 3/4" | 22×1.5 | 22×1.0 | 23×1.5 | 24×2.0 | 19.05×1.65 | 26.9×1.6 | 9.05×1.6 | |
| DN25 | 1.0" | 28×1.5 | 28×1.0 | 29×1.5 | 30×2.0 | 25.4×1.65 | 33.7×2.0 | 25.4×1.6 | |
| 40 | DN32 | 1-1/4" | 34×1.5 | 34×1.0 | 35×1.5 | 36×2.0 | 31.75×1.65 | 42.4×2.0 | 31.75×1. |
| DN40 | 1-1/2" | 40×1.5 | 40×1.0 | 41×1.5 | 42×2.0 | 38.1×1.65 | 48.3×2.0 | 38.1×1.6 | |
| 50 | DN40 | 1-1/2" |
|
|
|
|
|
48.3×2.0 |
|
| DN50 | 2.0" | 52×1.5 | 52×1.0 | 53×1.5 | 54×2.0 | 50.8×1.65 | 60.3×2.0 | 50.8×1.6 | |
| 65 | DN65 | 2.5" |
|
|
70×2 |
|
63.5×1.65 | 76.2×2.3 |
|
| 80 | DN80 | 3.0" |
|
|
85×2 |
|
76.2×1.65 | 88.9×2.3 |
|

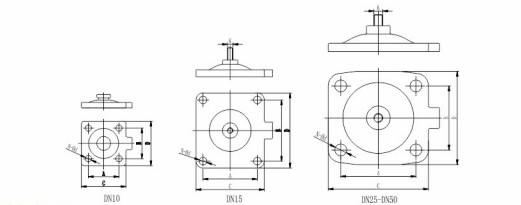

| حجم الحجاب الحاجز | |||||||||||||
| المحرك | A | B | C | D | d | K | N | بتف | إبدم | ||||
| ضغط التشغيل | درجة الحرارة | ضغط التشغيل | درجة الحرارة | ||||||||||
| DN10 | 22 | 22 | 32 | 32 | 4.5 |
|
4 | 6bar | الأعلى | 150 درجة مئوية | 10 بار | الأعلى | 130 درجة مئوية |
| DN15 | 39 | 44 | 49 | 54 | 6 | م5 | 4 | 6bar | الأعلى | 150 درجة مئوية | 10 بار | الأعلى | 130 درجة مئوية |
| DN25 | 54 | 46 | 72 | 57 | 9 | 1/4"-20UNC | 4 | 6bar | الأعلى | 150 درجة مئوية | 10 بار | الأعلى | 130 درجة مئوية |
| DN40 | 70 | 65 | 100 | 90 | 11 | 1/4"-20UNC | 4 | 6bar | الأعلى | 150 درجة مئوية | 10 بار | الأعلى | 130 درجة مئوية |
| DN50 | 82 | 78 | 133 | 105 | 13 | 1/4"-20UNC | 4 | 6bar | الأعلى | 150 درجة مئوية | 10 بار | الأعلى | 130 درجة مئوية |
| DN65 | 102 | 95 | 145 | 133 | 13 | م8 | 4 | 6bar | الأعلى | 150 درجة مئوية | 10 بار | الأعلى | 130 درجة مئوية |
| DN80 | 127 | 114 | 175 | 156 | 18 | م8 | 4 | 6bar | الأعلى | 150 درجة مئوية | 10 بار | الأعلى | 130 درجة مئوية |
